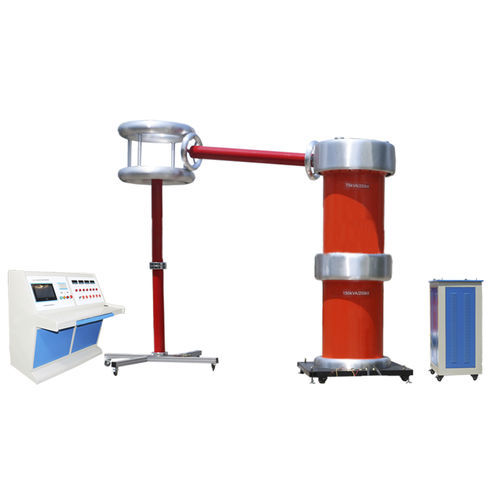

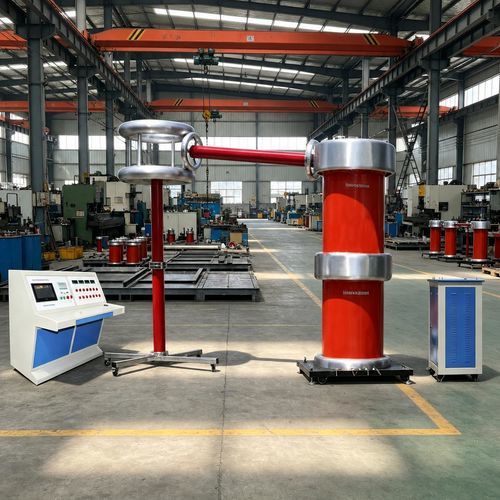

Tester di scarica parziale YDJW

Panoramica
La tensione di impedenza è superiore allo standard nazionale e l'impedenza di sistema non supera il 5%. Dimensioni compatte e peso ridotto. Il controllo automatico migliora il livello di automazione e la capacità anti-interferenza.

Parametri del prodotto
Il trasformatore di prova immerso in olio senza scariche parziali è un trasformatore di prova con capacità di scarica parziale trascurabile, adatto per prove di scarica parziale e prove di tenuta dielettrica a frequenza industriale su apparecchiature elettriche, componenti e materiali isolanti.

Parametri tecnici
Parametro | Valore
Potenza nominale | 50-1200 kVA
Tensione d'ingresso | 380 V
Tensione d'uscita | 50-1200 kV
Tempo di funzionamento | ≤ 5 minuti
Accuratezza di misura | ≤ 1,5 %
Capacità di scarica parziale | ≤ 5 pC
Funzione di protezione | Protezione automatica da sovracorrente e sovratensione con allarme e ritorno automatico a zero

Caratteristiche

• Struttura a cilindro in resina epossidica tipo olio con scariche parziali molto basse, basse perdite, bassa distorsione dell'onda e peso ridotto.
• Bassa tensione di impedenza, migliore degli standard nazionali.
• Schermatura multistrato per elevata capacità anti-interferenza.
• Alto livello di isolamento con capacità di scarica locale ≤ 5 pC.
• Dotato di dispositivi di protezione automatici: protezione da sovracorrenti e sovratensioni, allarme e ritorno automatico a zero.

Caratteristiche / Specifiche tecniche

• Nome del prodotto: Trasformatore di prova immerso in olio senza scariche parziali Serie YDJW 50-1200 kVA — 50-1200 kV, ingresso 380 V
• Serie: YDJW
• Potenza nominale: 50-1200 kVA
• Tensione d'ingresso: 380 V
• Tensione d'uscita: 50-1200 kV
• Tempo di funzionamento: ≤ 5 minuti
• Accuratezza di misura: ≤ 1,5 %
• Capacità di scarica parziale: ≤ 5 pC
• Protezione: protezione automatica da sovracorrente e sovratensione con allarme e ritorno automatico a zero
• Struttura: cilindro in resina epossidica tipo olio con schermatura multistrato
