Gabbia di Faraday blindata

Panoramica

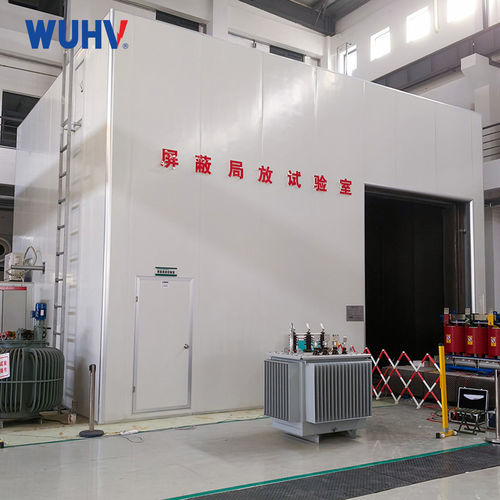

La sala di schermatura per scariche parziali ad alta tensione è progettata per prove su apparecchiature elettriche fino a 35 kV. Fornisce un ambiente elettromagnetico controllato conforme alle norme nazionali per prove di tenuta AC/DC, prove di scarica parziale e prove su accessori di cavi.

Parametri del prodotto

• 1. Posizione del progetto: da fornire dall'acquirente
• 2. Nome dell'apparecchiatura: Sala di prova schermata in alta tensione 35 kV
• 3. Dimensioni dell'edificio: circa 9 m (L) × 5 m (P) × 4 m (A)
• 4. Considerazioni progettuali: soluzione integrata che copre finiture, ingegneria elettrica, protezione ambientale, misure di sicurezza, HVAC, IT e controllo bassa tensione, protezione antincendio e schermatura elettromagnetica
• 5. Consegna: progetto chiavi in mano comprensivo di progettazione, fornitura, installazione e messa in servizio

Sottoprogetti chiavi in mano (componenti)

• Sistema di messa a terra — 1 set
• Involucro di schermatura — 1 set
• Porta scorrevole ermetica schermata elettrica — 1 set
• Controller — 1 set
• Porta di schermatura manuale — 1 unità
• Sistema di distribuzione elettrica per sala e sala controllo — 1 set
• Sistema di ventilazione — 1 set
• Rapporto di ispezione di terze parti — 1 copia
• Altri elementi — dettagli nella proposta

Responsabilità del fornitore

• Progettazione secondaria del sistema di schermatura in base ai disegni forniti
• Fornitura, installazione in sito e messa in servizio della sala e dei componenti
• Fornire disegni ausiliari e procedure operative
• Erogare servizi tecnici: assistenza alla manutenzione e formazione operatori
• Collaborazione tecnica con l'acquirente per opere civili e cablaggio delle apparecchiature
• Fornire rapporti di verifica di terze parti: test di efficacia di schermatura separato e rapporto di accettazione congiunto dopo installazione delle apparecchiature di prova

Indicatori di prestazione / Scopo del progetto

• Supporta prove su apparecchiature di trasmissione e distribuzione AC/DC fino a 35 kV (previsione di aggiornamento)
• Adatta per prove di tenuta AC/DC, prove di scarica parziale e prove su accessori di cavi

Requisiti tecnici — Condizioni operative

• Temperatura ambiente: -10 °C a +40 °C
• Umidità relativa: 20%–95%
• Altitudine: inferiore a 500 m
• Installazione: interna
• Alimentazione: trifase cinque conduttori 380 VAC (±10%), 50 Hz (±1 Hz)

Specifiche tecniche

• Dimensioni hall schermato: circa 9 × 5 × 4 m (L × P × A)
• Dimensioni sala di controllo: 3,5 × 2,5 × 2,8 m (L × P × A)
• Efficacia schermatura magnetica: 14 kHz–1 MHz ≥ 60 dB
• Efficacia schermatura elettrica: 100 kHz–1 GHz ≥ 70 dB
• Tempo di riverbero: <55 (a 100 Hz)
• Resistenza sismica: intensità 7
• Resistenza di terra: ≤ 1,0 Ω
• Resistenza di isolamento pavimento: ≥ 1000 MΩ
• Isolamento sala schermata vs edificio principale: ≥ 10 kΩ
• Rumore di fondo per rilevazione PD: ≤ 2,0 pC

Immagini aggiuntive
Fornite immagini illustrative e diagrammi di layout che mostrano la sala di schermatura, le porte, la sala di controllo e la disposizione interna.

Caratteristiche / Specifiche tecniche

• Nome prodotto: Sala di schermatura per scariche parziali ad alta tensione (hall di prova 35 kV)
• Intervallo di prova: fino a 35 kV (possibilità di aggiornamento)
• Dimensioni hall: ≈ 9 × 5 × 4 m
• Sala di controllo: 3,5 × 2,5 × 2,8 m
• Porte: porta scorrevole ermetica elettrica e porta manuale
• Consegne: progettazione secondaria, fornitura, installazione, messa in servizio, disegni, procedure operative, assistenza tecnica, formazione e verifica di terze parti
