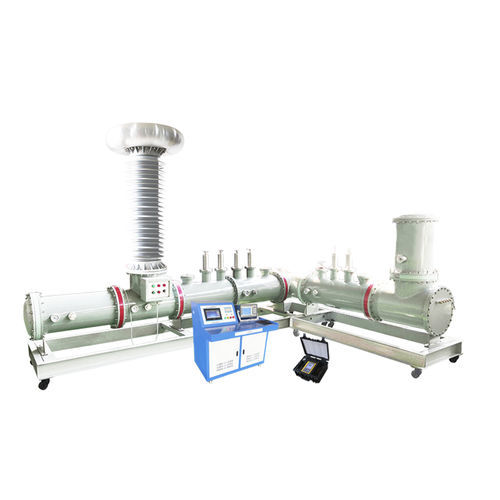

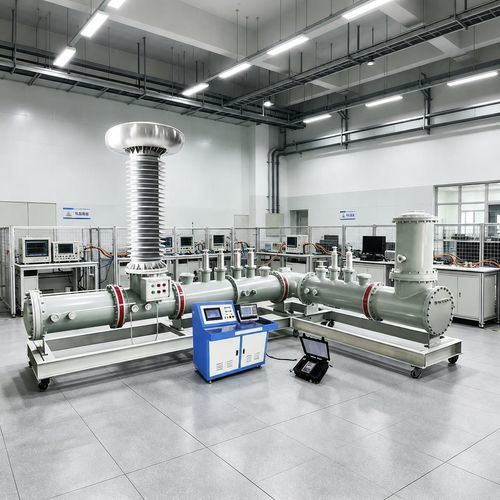

Apparecchio per prove di scarica parziale UHVIW

manualedi trasformatoridi precisione

Panoramica
La serie UHVIW è un dispositivo di simulazione guasti senza scarica parziale progettato per installazione e prova in linea su apparecchiature ad alta tensione in esercizio (inclusi GIS). Lo strumento digitalizza i segnali tramite conversione AD ad alta velocità e utilizza l'elaborazione digitale del segnale e il filtraggio adattativo per garantire l'affidabilità delle misure e ridurre le interferenze.

Parametri del prodotto
Progettato per il rilevamento e la localizzazione in linea delle scariche parziali nelle apparecchiature ad alta tensione.

Parametri tecnici
Trasformatore ad alta tensione senza scarica parziale
Tensione nominale: 100 kV
Potenza nominale: 5 kVA
Tensione di ingresso: 220 V
Corrente di ingresso: 22,7 A
Corrente ad alta tensione: 0,05 A
Capacità di scarica parziale a tensione nominale: ≤ 3 pC (valutazione a livello di sistema)

Condensatore di accoppiamento
Tensione nominale: 100 kV
Capacitanza nominale: 100 pF
Capacità di scarica locale a tensione nominale: ≤ 3 pC
Modello di scarica: scarica per particelle (configurabile per simulare punta GIS, sospensione, spazio d'aria, particella, superficie e scariche combinate)

Caratteristiche

• Design compatto che consente l'installazione in spazi ristretti
• Componenti leggeri per agevolare la movimentazione e il trasporto
• Struttura robusta adatta al trasporto a lunga distanza
• Capacità di eseguire vari test in ambienti non schermati
• Tutte le parti ad alta tensione sono rinchiuse in un vano sigillato per la sicurezza del personale
• Manicotto opzionale per prove di pressione su apparecchiature convenzionali
• Misura ad alta tensione integrata e condensatori di accoppiamento per scariche parziali
• Livello di scarica parziale del sistema < 3 pC per garantire la precisione dei dati di prova

Principio di funzionamento
Il dispositivo fornisce una tensione controllata (0–100 kV) con scarica parziale di sistema ≤ 3 pC a tensione nominale. In modalità operativo sotto tensione è possibile selezionare il tipo di scarica e regolare parametri quali tensione di innesco, tensione di estinzione e intensità di scarica per canale. Utilizzando rilevatori di scarica parziale convenzionali e dispositivi di rilevamento wireless, supporta la prova di più tipi di scarica (punta GIS, sospensione, spazio d'aria, particella, superficie) e le loro combinazioni, permettendo esperimenti e validazioni per tecnologie di rilevamento PD come corrente d'impulso, UHF, ultrasuoni, alta frequenza e analisi gas SF6.

Specifiche tecniche

• Modello / Serie: UHVIW
• Applicazione: rilevamento e localizzazione in linea delle scariche parziali nelle apparecchiature ad alta tensione
• Tensione nominale del trasformatore: 100 kV
• Potenza nominale del trasformatore: 5 kVA
• Tensione di ingresso del trasformatore: 220 V
• Corrente di ingresso del trasformatore: 22,7 A
• Corrente ad alta tensione: 0,05 A
• Capacità di scarica parziale a tensione nominale: ≤ 3 pC (sistema)
• Tensione nominale del condensatore di accoppiamento: 100 kV
• Capacitanza nominale del condensatore: 100 pF
• Capacità di scarica locale del condensatore a tensione nominale: ≤ 3 pC
• Modello di scarica: scarica per particelle (supporta punta GIS, sospensione, spazio d'aria, particella, superficie e modalità combinate)
