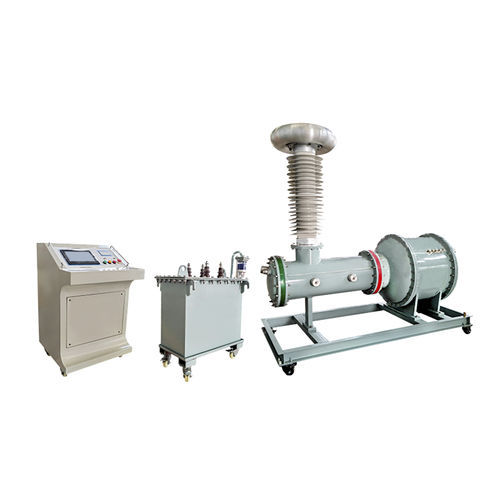

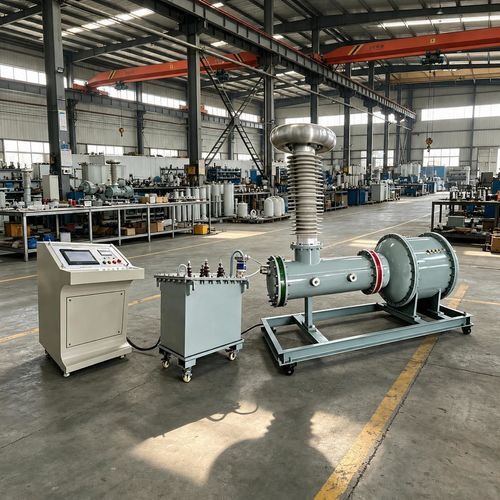

Tester di scarica parziale YDQW series

Panoramica
Il gas SF6 è utilizzato come mezzo isolante, fornendo elevata rigidità dielettrica e una capacità di scarica locale a tensione nominale ≤ 5PC. La serie è compatta, leggera e progettata per prove di alta tensione in laboratorio e in produzione, con indicatori tecnici conformi alla norma JB3570-98.

Applicazione
Destinata a produttori e laboratori di prova per eseguire prove di scarica parziale e di resistenza alla tensione a frequenza industriale:

• Produttori di apparecchiature elettriche, cavi, motori, trasformatori e induttori
• Produttori di materiali isolanti e componenti ad alta tensione
• Laboratori di prova ad alta tensione in aziende elettriche, centri di ricerca e università

Parametri tecnici

• Modelli e kVA corrispondenti: YDQW-2 — 1,5 kVA; YDQW-3 — 3 kVA; YDQW-5 — 5 kVA; YDQW-10 — 10 kVA; YDQW-20 — 20 kVA; YDQW-30 — 30 kVA; YDQW-50 — 50 kVA
• Capacità di scarica locale a tensione nominale: ≤ 5PC
• Corrente a vuoto: 4–9 % (varia in base al livello di tensione del trasformatore)
• Tensione di impedenza: 4–10 %
• Norme: conforme a JB3570-98
• Funzioni di controllo: intervento automatico per sovracorrente, interblocco in posizione zero, regolazione tramite autotrasformatore
• Personalizzazione: configurazioni disponibili su richiesta

Caratteristiche

• Nuovo design e processo produttivo che riducono ingombro e peso rispettando gli indicatori tecnici richiesti
• Materiale isolante dielettrico e processo studiati per prevenire scariche parziali durante i test

Principio di funzionamento
La tensione in ingresso è regolata da un autotrasformatore e alimentata in un trasformatore di isolamento filtrato senza scariche parziali. Il pannello di controllo prevede l'intervento automatico per sovracorrente e un interblocco in posizione zero per evitare pressurizzazioni improvvise. L'avvolgimento secondario ad alta tensione genera la tensione di prova in corrente alternata per induzione elettromagnetica in base al rapporto di spire rispetto all'avvolgimento primario.
