Banco di prova per motore UHV-316

temperaturadi potenzadi corrente

Presentazione del prodotto:
Il banco prova motori UHV-316 è un sistema di prova personalizzato, non standard, conforme alle normative nazionali pertinenti (es. GB/T755-2019). È progettato per eseguire sequenze di prova complesse su motori asincroni trifase ad alta e bassa tensione e su motori in corrente continua, ed è configurabile secondo i requisiti tecnici del cliente e i tipi di motore.

Caratteristiche principali:

• Progettazione modulare per sequenze di prova configurabili e scalabilità in funzione delle classi di motore.
• Sistema di misura e controllo basato su computer industriale, controllo PLC e strumenti con visualizzazione digitale.
• Tutti i componenti (banco, quadri di controllo, involucri) con finitura a spruzzo e etichette stampate durevoli.
• Tutte le apparecchiature e i materiali di installazione sono nuovi; la documentazione e i disegni utilizzano unità SI.

Alimentazione e configurazione:
Tensione di alimentazione: 460 V
Frequenza: 60 Hz
Fase: 3 Phase
Potenza nominale: ≥ 500 KVA

Capacità di prova:
1) Motore asincrono trifase bassa tensione — Tensione nominale: 230 V–660 V — Frequenza di prova: sinusoide 50 Hz / 60 Hz — Gamma prova a vuoto: 3 kW–1250 kW — Nota: i motori ad alta potenza possono essere provati a bassa tensione e girare a piena velocità.
2) Motore asincrono trifase alta tensione — Tensione nominale: 3 kV–13,2 kV — Frequenza di prova: sinusoide 50 Hz / 60 Hz — Gamma prova a vuoto: 50 kW–8000 kW.
3) Motore DC — Tensione nominale: ≤ DC 800 V — Modalità di prova: DC — Gamma prova a vuoto: 100 kW–800 kW.

Principali parametri di prova e accuratezza:
Tensione AC (bassa tensione): 10–700 Vac — Accuratezza: ±0,2% FS
Corrente AC (bassa tensione): 1–1200 A — Accuratezza: ±0,2% FS
Corrente AC (alta tensione): 1–500 A — Accuratezza: ±0,2% FS
Corrente DC: 1–500 A — Accuratezza: ±0,2% FS
Resistenza DC: 0,005–2000 Ω — Accuratezza: ±0,2% FS
Temperatura: -20–200 °C — Accuratezza: ±1 °C
Frequenza: 45–65 Hz — Accuratezza: ±0,1 Hz

Illustrazioni / foto:

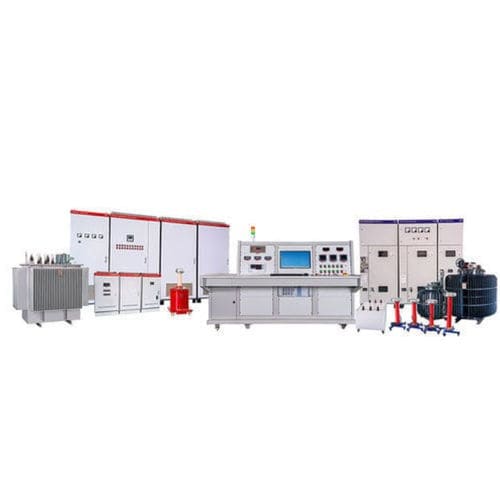

Sono disponibili immagini del prodotto che mostrano il banco prova, i quadri di controllo e la disposizione dell'impianto.

Specifiche tecniche:

• Modello: UHV-316 (banco prova motori)
• Tensione di alimentazione: 460 V
• Frequenza: 60 Hz
• Fase: 3 Phase
• Potenza nominale: ≥ 500 KVA
• Gamma prova motori bassa tensione: 230 V–660 V, 3 kW–1250 kW, 50/60 Hz
• Gamma prova motori alta tensione: 3 kV–13,2 kV, 50 kW–8000 kW, 50/60 Hz
• Gamma prova motori DC: ≤ DC 800 V, 100 kW–800 kW
• Misura tensione AC (bassa): 10–700 Vac, ±0,2% FS
• Misura corrente AC (bassa): 1–1200 A, ±0,2% FS; (alta) 1–500 A, ±0,2% FS
• Misura corrente DC: 1–500 A, ±0,2% FS
• Resistenza DC: 0,005–2000 Ω, ±0,2% FS
• Temperatura: -20–200 °C, ±1 °C
• Frequenza: 45–65 Hz, ±0,1 Hz
• Controllo e misura: computer industriale, PLC, strumenti a display digitale
