Banco di prova di tensione UHV-316D

di correnteper il senso di rotazionedi resistenza

Introduzione prodotto:

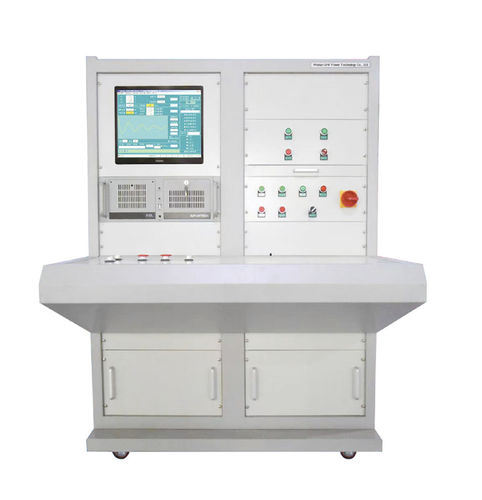

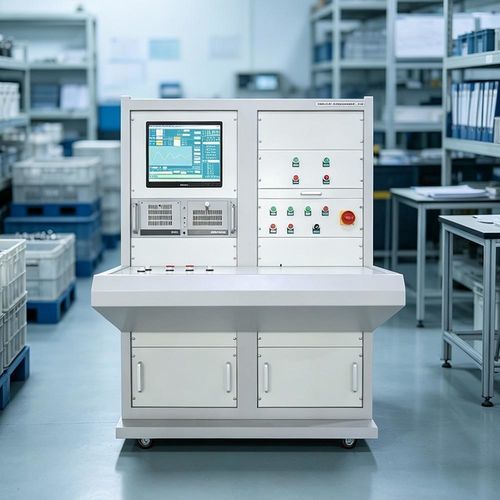

Il banco prova statore UHV-316D è progettato per il collaudo di statori di generatori monofase e trifase e supporta avvolgimenti a 3, 6, 9 e 12 fili. Utilizza un metodo di cablaggio a 2 canali ed è idoneo per testare statori 3 e 6 fili di motori per energie rinnovabili fino al telaio H355.

Prove standard:

• Misura della resistenza DC
• Misura della resistenza d'isolamento (DC 500 V)
• Prova di isolamento tra spire
• Prova di tenuta alla tensione in frequenza di rete (AC fino a 5000 Vac)
• Prova di equilibrio di corrente dell'avvolgimento
• Verifica del senso di rotazione

Prove opzionali:

• Misura dell'induttanza
• Prova di equilibrio di corrente
• Prova del senso di rotazione del campo magnetico

Caratteristiche del prodotto:

• Visualizzazione simultanea dei risultati con memorizzazione dati integrata e funzione di stampa
• Interruttore di sicurezza azionabile a pedale per la protezione dell'operatore
• Attacco di prova frontale adatto a statori di piccole e medie dimensioni
• Misurazioni ad alta velocità progettate per ambienti di produzione in serie

Parametri del prodotto:
Voce di prova — Campo di misura — Precisione — Note
Resistenza DC — 0,01–2000 Ω — Classe 0.2 — Compensazione automatica della temperatura; tempo di prova regolabile
Resistenza di isolamento — DC 500 V — 1–500 MΩ — Classe 5.0 — Deducibilità automatica dell'isolamento di fondo; tempo di misura regolabile
Prova inter-spire — DC 400–5000 Vp — Classe 2.0 — Tempo di salita 0,2 μs; sensibilità di rilevamento fino a 1/400 di giro
Prova di tenuta a frequenza di rete — AC 400–5000 Vac — — Tempo di prova regolabile 1–60 s; deduzione automatica della corrente di dispersione e protezione da guasti
Corrente di dispersione — 1–100 mA — — Deducibilità automatica della corrente di dispersione di fondo

Specifiche tecniche:

• Modello: UHV-316D
• Tipi di avvolgimento supportati: 3, 6, 9, 12 fili; metodo di cablaggio a 2 canali per statori 3/6 fili
• Dimensione telaio applicabile: fino a H355
• Funzioni di misura: resistenza DC, resistenza di isolamento, inter-spire, tenuta a tensione in frequenza di rete, equilibrio di corrente, senso di rotazione
• Gestione dati: visualizzazione simultanea, memoria integrata e stampa
• Sicurezza: interruttore di sicurezza a pedale; protezione da rottura durante prove ad alta tensione
