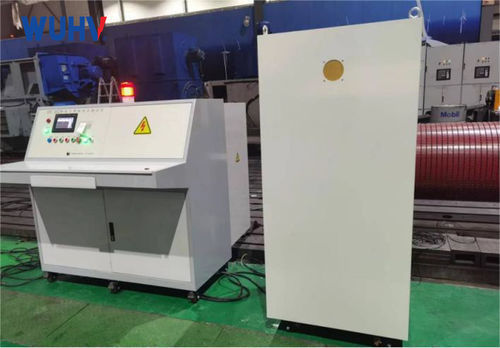

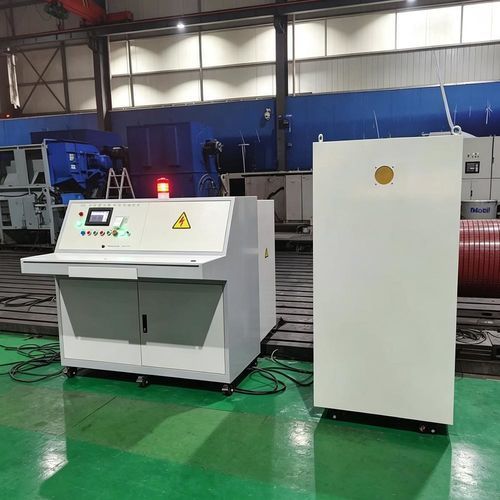

Strumento di misura della rigidità elettrica ad alta tensione UHV-316N

DCACper conformità elettrica

Introduzione del prodotto
Lo UHV-316N è un tester intelligente per prove di tenuta alla tensione alla frequenza di rete, adatto a motori monofase e trifase AC/DC, trasformatori e bobine elettriche. È conforme ai requisiti tecnici delle normative nazionali e di settore. Offre funzionalità complete, uso semplice e protezioni di sicurezza integrate. La tensione di uscita e la potenza possono essere personalizzate su richiesta.

Caratteristiche del prodotto

• Interfaccia utente: Display LCD a colori touch con indicazioni guidate e autodiagnosi per un'operazione intuitiva.
• Archiviazione parametri: Più gruppi di memoria per salvare set di parametri di prova e risultati separati.
• Visualizzazione in tempo reale: Visualizzazione dei valori misurati e delle curve in tempo reale per tensione e corrente di dispersione.
• Regolazione tensione e protezione da sovratensione: Regolazione elettronica della tensione di prova con protezione completa contro le sovratensioni.
• Uscita preimpostata e regolazione stabile: Tensione di uscita preimpostabile; algoritmo di avvicinamento per raggiungere il valore impostato e mantenere la tensione stabile durante il temporizzatore.
• Protezione da sovracorrente: Allarme acustico/visivo, interruzione automatica dell'alta tensione e azzeramento del regolatore se la corrente di dispersione supera il valore impostato.
• Rilevamento protezione di messa a terra: Protezione in tempo reale che vieta o termina le prove se la messa a terra è inaffidabile.
• Stampante integrata: Microstampante incorporata per stampare i dati di prova e i risultati memorizzati.

Parametri del prodotto
Modello: UHV-316N
Tensione di uscita max: 30kV
Intervallo di uscita tensione: 0,01–30kV, regolazione continua
Intervallo di misurazione tensione: (5–100)% di 30kV
Accuratezza misura tensione: (5% della lettura + 1 cifra); risoluzione: 0,01kV
Corrente di uscita max: 1000mA
Intervallo di uscita corrente: 0,01–1000mA, regolazione continua
Intervallo misura corrente di dispersione: (5–100)% di 100 (commutazione automatica di scala)
Accuratezza corrente di dispersione: (5% della lettura + 1 cifra); risoluzione: 0,01mA
Potenza di uscita: 30kVA
Circuito di uscita: Circuito singolo (una coppia di morsetti di uscita)
Alimentazione: 220V (trifase) ±5%, 50Hz ±5%
Gruppi di memoria parametri: 36 gruppi
Punto di inizio memorizzazione record: 1–240 gruppi (memorizzazione disabilitata se impostato su 0)
Sicurezza elettrica: Resistenza di isolamento ≥20MΩ tra il terminale di ingresso alimentazione e l'involucro metallico non conduttivo; prova dielettrica: 1,5kV/50Hz per 1 min senza archi o guasti
Ambiente operativo: 0~40°C; umidità relativa ≤80%
Struttura: Armadio combinato

Caratteristiche / specifiche tecniche

• Modello: UHV-316N
• Tensione massima di uscita: 30kV
• Corrente massima di uscita: 1000mA
• Potenza di uscita: 30kVA
• Intervallo di tensione: 0,01–30kV (continuo)
• Intervallo di corrente: 0,01–1000mA (continuo)
• Memoria: 36 gruppi di parametri; memoria record 1–240 gruppi
• Requisito alimentazione: 220V (trifase) ±5%, 50Hz ±5%
• Condizioni operative: 0~40°C, UR ≤80%
