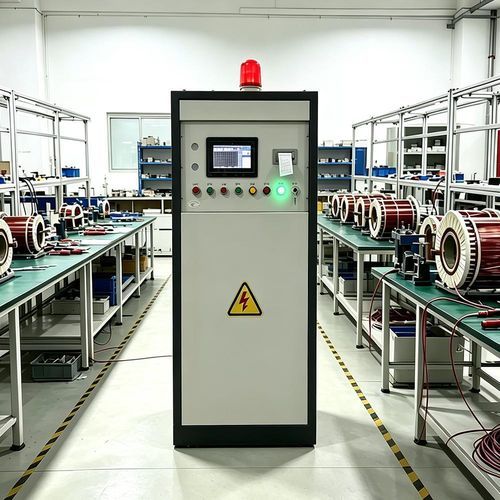

Strumento di misura della rigidità elettrica ad alta tensione UHV-316Z

multipuntoper conformità elettrica

Introduzione al prodotto
Il UHV‑316Z è un tester di resistenza dielettrica ad impulso inter‑spira progettato per individuare difetti di isolamento tra strati e spire in componenti avvolti come motori elettrici. Utilizza il confronto delle forme d'onda da sovratensione e applica impulsi ad alta tensione controllati per identificare discrepanze e guasti localizzati.

Caratteristiche principali

• HMI intuitiva: schermo touch LCD a colori con istruzioni guidate e inserimento rapido dei parametri.
• Autodiagnosi e guida operativa: controlli interni per ridurre gli errori di configurazione.
• Ampia memoria parametri: fino a 72 gruppi di parametri, incluse forme d'onda standard preimpostate.
• Misura temporizzata automatica: sequenze di prova programmabili con visualizzazione in tempo reale di tensione e durata.
• Visualizzazione forme d'onda multi‑fase in tempo reale: display simultaneo con codifica colore per confronto rapido tra fasi.
• Analisi e archiviazione automatica: analisi immediata, segnalazione errori tra fasi e salvataggio automatico fino a 1.000 registri di prova.
• Scala d'onda regolabile: regolazione a schermo per oggetti e sensibilità differenti.
• Supporto circuito singolo (≥10 kV): memorizzazione di forme d'onda di riferimento per prove su avvolgimenti formati.
• Protezione di messa a terra: monitoraggio continuo che impedisce o interrompe le prove in caso di massa non affidabile.
• Progettazione per impianto: stampante da pannello e cabinet autonomo per uso in produzione senza PC esterno.

Parametri tecnici

• Tensione di prova: 3,5–35 kV regolabile, display digitale, precisione ≤±5%
• Frequenza impulso: 6,25 Hz
• Tempo di salita impulso: 0,1–0,5 μs
• Capacitanza di accumulo / Energia max uscita: 0,047 μF / 28,8 J
• Tempo di misura per fase: 0–99 s, regolabile, display digitale
• Modo di misura: circuito singolo, prova temporizzata per fase
• Visualizzazione forma d'onda: schermo touch LCD a colori, visualizzazione simultanea multi‑fase
• Modalità di giudizio: area differenziale, differenza di area, differenza di frequenza (combinati)
• Gruppi parametri: 72
• Archiviazione registri: 1000 gruppi
• Uscita stampa: micro stampante a pannello
• Ambito di applicazione: avvolgimenti motore monofase/trifase con tensione nominale ≤10,5 kV
• Alimentazione: 220 V ±2 %, 50/60 Hz; ≥4 kVA
• Struttura: cabinet autoportante
• Temperatura di esercizio: 5–35 °C
• Umidità relativa: ≤75%
• Sicurezza elettrica: resistenza di isolamento (ingresso alimentazione a telaio) ≥20 MΩ; sopporta 1500 V/50 Hz per 1 min senza arco né guasto

Applicazioni e sicurezza

• Indicata per collaudi in produzione, controllo qualità e R&D su avvolgimenti di motori e trasformatori.
• Fornisce giudizi quantitativi riproducibili per test di serie e verifica delle specifiche del costruttore.
• Protezioni integrate (rilevamento massa, prove dielettriche, isolamento del cabinet) per la sicurezza dell'operatore durante prove ad alta tensione.
• Registrazioni e report stampabili per tracciabilità e documentazione qualità.
