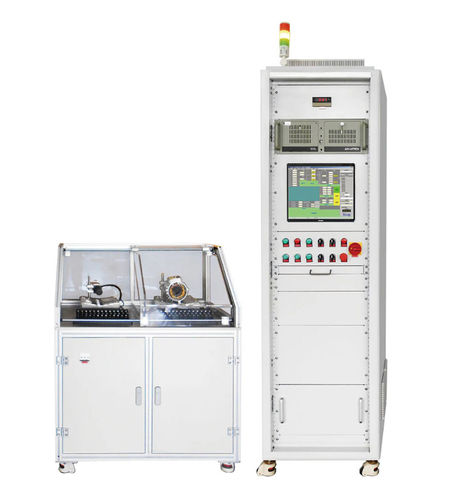

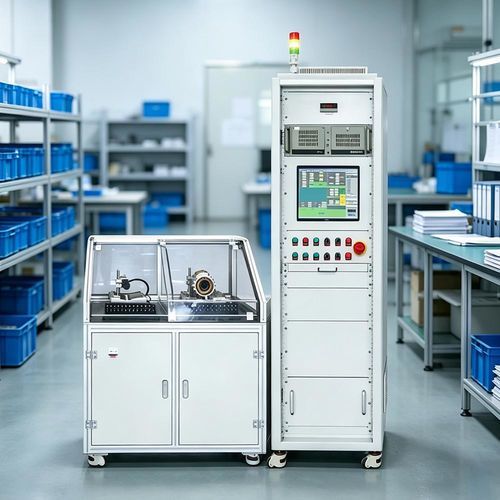

Banco di calibrazione e di prova di resistenza UHV-316D

per il senso di rotazionedi calibrazionedi corrente

Introduzione del prodotto:
Il banco prova statore UHV-316D è progettato per i test in produzione e officina di statori monofase e trifase. Misura avvolgimenti a 3, 6, 9 e 12 fili mediante un metodo di cablaggio a 2 canali ed è adatto per statori di motori nuova energia fino alla grandezza telaio H355.

Prove standard:

• Misura della resistenza DC
• Misura della resistenza di isolamento (DC 500 V)
• Prova di isolamento tra spire
• Prova di tenuta alla tensione in frequenza di rete
• Controllo dell'equilibrio delle correnti degli avvolgimenti
• Verifica del senso di rotazione

Prove opzionali:

• Misura dell'induttanza
• Prova di bilanciamento delle correnti
• Test del senso di rotazione del campo magnetico

Caratteristiche del prodotto:

• Visualizzazione completa dei risultati con presentazione simultanea di tutte le misure, memorizzazione dati e funzione di stampa integrate
• Interruttore di sicurezza azionabile a pedale per esercizio sicuro
• Alloggiamento frontale per statori di medie e piccole dimensioni, supporto per test monofase e trifase
• Misurazioni ad alta velocità idonee per produzioni ad alto volume (es. motori per elettrodomestici e pompe)

Parametri tecnici:

• Modello: UHV-316D
• Tipi di avvolgimento applicabili: 3, 6, 9, 12 fili
• Metodo di cablaggio: 2 canali
• Grandezza telaio applicabile: fino a H355
• Resistenza DC: 0,01–2000 Ω, Classe di accuratezza 0.2, compensazione automatica della temperatura, tempo di prova regolabile
• Resistenza di isolamento: DC 500 V, 1–500 MΩ, Classe 5.0, deduzione automatica del fondo di isolamento, tempo di misura regolabile
• Prova tra spire: DC 400–7000 Vp, Classe 2.0, tempo di salita 0,2 μs, rilevamento fino a 1/400 di giro
• Tenuta alla tensione in frequenza di rete: AC 400–5000 Vac, tempo di prova regolabile 1–60 s
• Corrente di dispersione: 1–100 mA, deduzione automatica del fondo e protezione contro le scariche
