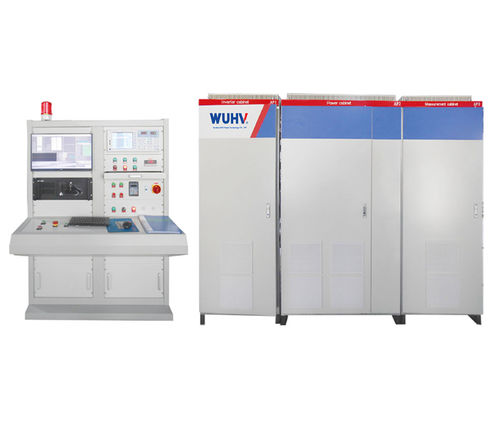

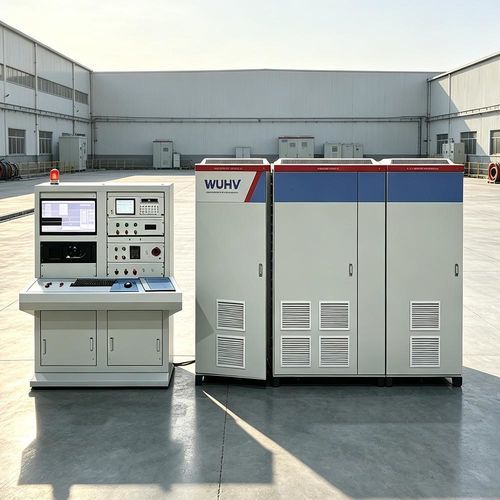

Banco di prova di corrente UHV-316C

di potenzadi fugheelettrico

Introduzione al prodotto:
Il banco prova motori UHV-316C è progettato per l'ispezione in fabbrica di motori asincroni monofase e trifase di piccola e media potenza. Integra un alimentatore di prova a frequenza variabile e automatizza misure e giudizio di idoneità in base ai parametri standard memorizzati.

Funzioni principali:

• Misura della resistenza CC (DC)
• Misura della resistenza d'isolamento
• Prova di sovratensione inter-avvolgimento (inter-turn)
• Misura dei parametri elettrici (tensione, corrente, frequenza)
• Prova di tenuta alla tensione di rete e misura della corrente di dispersione

Caratteristiche principali:

• Visualizzazione risultati in tempo reale con memorizzazione locale dei dati e funzione di stampa
• Memorizzazione dei parametri standard per accettazione automatica e confronto rapido
• Prova simultanea di più motori per aumentare la produttività
• Alta precisione, cicli di prova rapidi e forte immunità ai disturbi elettromagnetici per uso industriale
• Giudizio automatico basato su Windows e struttura modulare per facile manutenzione e calibrazione

Parametri del prodotto:
Test item — Intervallo di misura — Precisione — Descrizione
Temperature — -40~150℃ — ±1℃ — Misura della temperatura ambiente
DC Resistance — 0.01~2000Ω — Classe 0.2 — 6 intervalli di misura, compensazione automatica della temperatura
Insulation Resistance — DC 500V / 1~500MΩ — Classe 5.0 — Sottrazione automatica del fondo
Inter-turn Test — 400~3000Vp — Classe 5.0 — Tempo di fronte d'onda 0.2μs; individua guasti tra spire adiacenti fino a 1/200 giri
Power Frequency Withstand Voltage — AC 400~3000V — Classe 2.0 — Durata prova regolabile 1~60 s
Leakage Current — 1~100mA — — Sottrazione automatica del fondo; protezione da scariche
Electrical Parameter Test — Corrente: 0.1A~50A / 50A~200A / 100A~1000A — Classe 0.5 — Più intervalli di corrente
Electrical Parameter Test — Tensione: 30~750V — Classe 0.5 —
Electrical Parameter Test — Frequenza: 50/60Hz (asincrono) — — —

Specifiche tecniche:

• Modello: UHV-316C
• Applicazione: Ispezione in fabbrica per motori asincroni monofase e trifase di piccola e media potenza
• Alimentazione di prova: Alimentatore integrato a frequenza variabile
• Gestione dati: Visualizzazione in tempo reale, memorizzazione locale e stampa
• Automazione: Memorizza parametri motore standard ed esegue giudizio automatico di conformità
• Design: Modulare per facilitare manutenzione e calibrazione
• Intervalli e precisioni di misura: vedere 'Parametri del prodotto' sopra
