Banco di prova di coppia UHV-316L

temperaturadi fughedi resistenza

Introduzione del prodotto:

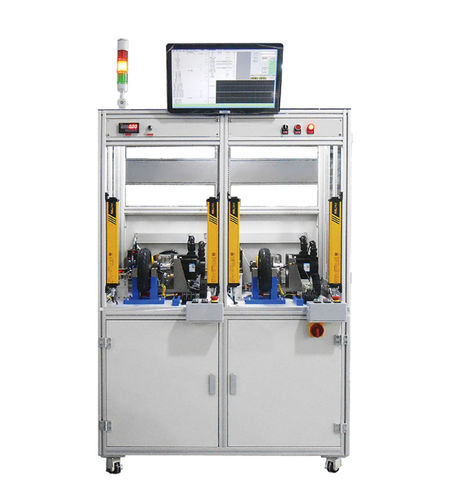

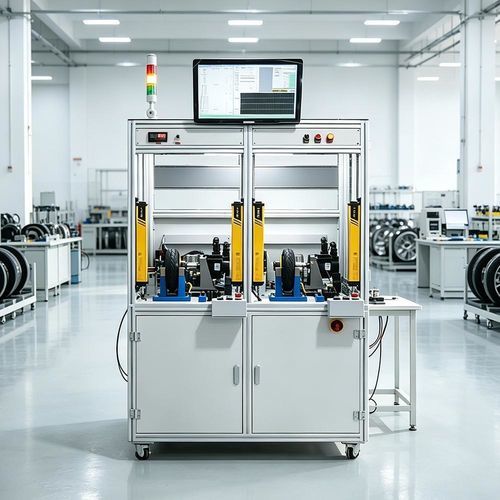

Il banco prova automatico UHV-316L è progettato per il collaudo elettrico finale dei motori mozzo a magnete permanente senza pneumatico, utilizzando il foro valvola per il collegamento al dinamometro. Valuta automaticamente la conformità ai limiti di controllo preimpostati per ogni prova e genera report completi.

Caratteristiche del prodotto:

• Sequenza di prova automatica per resistenza DC, resistenza di isolamento, prova a vuoto, prova sotto carico e altri parametri elettrici e prestazionali chiave.
• Valutazione automatica della qualità in base ai limiti configurati; supportata immissione manuale dei dati.
• Generazione automatica di report e archiviazione dati con funzioni di interrogazione per tracciabilità.
• Configurazione a singola stazione: testa un motore alla volta; corrente DC massima di prova ≤ 300 A.
• Dispositivi di sicurezza: interblocco, allarme acustico/visivo e arresto di emergenza.
• Scansione codice integrata per recuperare i parametri prodotto; esportazione/archiviazione dati compatibile MES.
• Motore AC utilizzato come dispositivo di carico con coppia regolabile linearmente e staffe di montaggio intercambiabili per ampia compatibilità.
• Montaggio motore a sgancio rapido adatto ai motori con collegamento tramite foro valvola.

Prove eseguite:

• Ispezione visiva: controllo manuale dell'assemblaggio, pulizia e assenza di danni prima del montaggio.
• Prova a vuoto: misura tensione, corrente, velocità, direzione di rotazione e potenza; ispezione acustica manuale disponibile.
• Prova di prestazione sotto carico: curva coppia-velocità, curva potenza-velocità, mappa di efficienza, prove di aumento temperatura secondo diversi cicli di servizio e prove di sovraccarico selezionabili.
• Prova rotore bloccato.
• Prova di frenata rigenerativa.
• Prova di resistenza di isolamento.
• Prova di forza controelettromotrice (Back EMF).
• Prova di tenuta alla tensione a frequenza di rete.

Parametri del prodotto:
Voce di prova | Intervallo di misura | Precisione | Note
Resistenza DC | 0,01~1000 Ω | Classe 0.2 |
Resistenza di isolamento | DC 500 V / 1~500 MΩ | Classe 5.0 | Detramento automatico del rumore di fondo
Tensione di tenuta a frequenza rete | AC 400~2000 V | Classe 2.0 | Tempo di prova 1~60 s regolabile
Corrente di dispersione | 1~100 mA | | Detramento automatico; protezione contro guasto dielettrico
Misura elettrica - Corrente | DC 1 A~300 A | Classe 0.5 | Corrente DC massima di prova ≤ 300 A
Misura elettrica - Tensione | DC 10~96 V | |
Prova carico - Velocità | 0~1000 rpm | Classe 0.5 |
Prova carico - Coppia | 1~300 Nm | |

Specifiche tecniche:

• Modello: UHV-316L
• Applicazione: collaudo elettrico finale per motori mozzo a magnete permanente (senza pneumatico, collegamento tramite foro valvola)
• Corrente DC massima di prova: ≤ 300 A
• Intervallo resistenza DC: 0,01~1000 Ω (Classe 0.2)
• Resistenza di isolamento: DC 500 V, 1~500 MΩ (Classe 5.0) con detramento automatico del rumore di fondo
• Tensione di tenuta: AC 400~2000 V (Classe 2.0), tempo di prova 1~60 s regolabile
• Misura della corrente di dispersione: 1~100 mA con detramento automatico e protezione contro guasto dielettrico
• Misure elettriche: corrente DC 1~300 A (Classe 0.5); tensione DC 10~96 V
• Prove carico: velocità 0~1000 rpm (Classe 0.5); coppia 1~300 Nm
• Configurazione a singola stazione con motore AC come carico e coppia regolabile linearmente
• Sicurezza: interblocco, allarmi acustici/visivi, arresto di emergenza
• Funzioni dati: acquisizione automatica, giudizio software, generazione automatica di report, archiviazione e interrogazione, supporto MES
• Extra: scansione codice integrata; staffe di montaggio intercambiabili per compatibilità estesa
