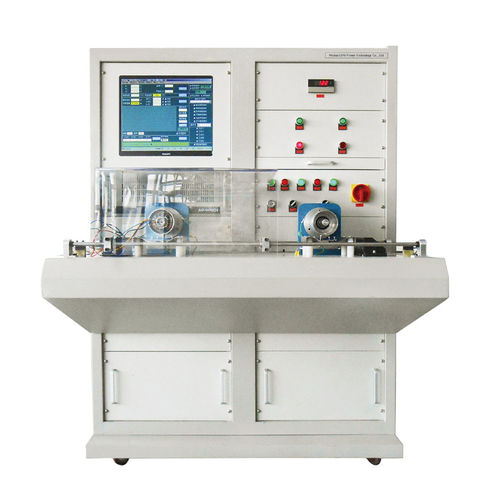

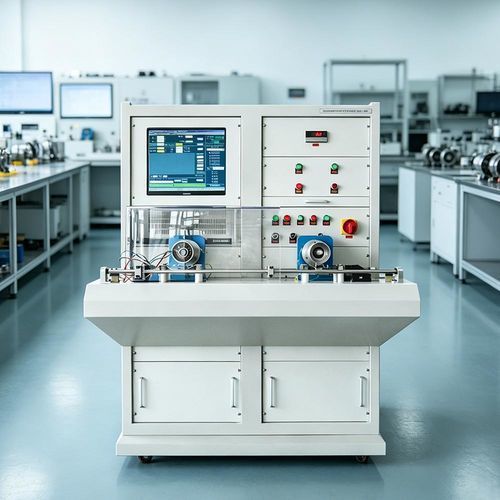

Banco di prova di tensione UHV-316D

di fugheper il senso di rotazionedi corrente

Introduzione al prodotto:
Il sistema di prova statore UHV-316D è progettato per i test in produzione e R&D di statori di generatori monofase e trifase. Supporta avvolgimenti a 3, 6, 9 e 12 fili, adotta un metodo di cablaggio a 2 canali ed è adatto per statori a 3 e 6 fili di motori new energy fino al telaio H355.

Prove standard:

• Prova di resistenza DC
• Prova di resistenza di isolamento
• Prova di isolamento inter-avvolgimento (impulso)
• Prova di tenuta alla tensione in frequenza di rete
• Prova di bilanciamento della corrente degli avvolgimenti
• Verifica del senso di rotazione

Prove opzionali:

• Misura dell'induttanza
• Prova di bilanciamento di corrente
• Prova del senso di rotazione del campo magnetico

Caratteristiche del prodotto:

• Visualizzazione simultanea dei risultati con archivio dati e funzione di stampa integrata
• Interruttore di sicurezza azionabile a pedale per operazioni sicure
• Attrezzatura di prova frontale progettata per statori di medie e piccole dimensioni
• Misurazioni ad alta velocità adatte a linee di produzione (motori per elettrodomestici, pompe, ecc.)

Parametri del prodotto:
Voce di prova | Intervallo di misura | Precisione | Descrizione delle prestazioni
Resistenza DC | 0,01 ~ 2000 Ω | Classe 0.2 | Compensazione automatica della temperatura; tempo di prova regolabile
Resistenza di isolamento | DC 500 V / 1 ~ 500 MΩ | Classe 5.0 | Sottrazione automatica dell'isolamento di fondo; tempo di misura regolabile
Prova inter-avvolgimento | DC 400 ~ 3000 Vp | Classe 2.0 | Tempo di salita 0,2 μs; rilevamento fino a 1/400 giri
Tenuta alla tensione in rete - Tensione | AC 400 ~ 3000 Vac | — | Tempo di prova regolabile 1 ~ 60 s
Tenuta alla tensione in rete - Corrente di dispersione | 1 ~ 100 mA | — | Sottrazione automatica della corrente di dispersione di fondo; protezione da rottura

Specifiche tecniche:

• Modello: UHV-316D
• Avvolgimenti supportati: 3, 6, 9, 12 fili
• Metodo di cablaggio: 2 canali
• Telaio motore applicabile: fino a H355 (motori new energy)
• Intervallo resistenza DC: 0,01 ~ 2000 Ω, Classe 0.2, compensazione automatica della temperatura
• Resistenza di isolamento: DC 500 V, 1 ~ 500 MΩ, Classe 5.0, sottrazione automatica dell'isolamento di fondo
• Tensione prova inter-avvolgimento: DC 400 ~ 3000 Vp, Classe 2.0, tempo di salita 0,2 μs, rilevamento fino a 1/400 giri
• Tenuta alla tensione in rete: AC 400 ~ 3000 Vac, tempo di prova 1 ~ 60 s regolabile
• Misura della corrente di dispersione: 1 ~ 100 mA, sottrazione automatica e protezione da rottura
