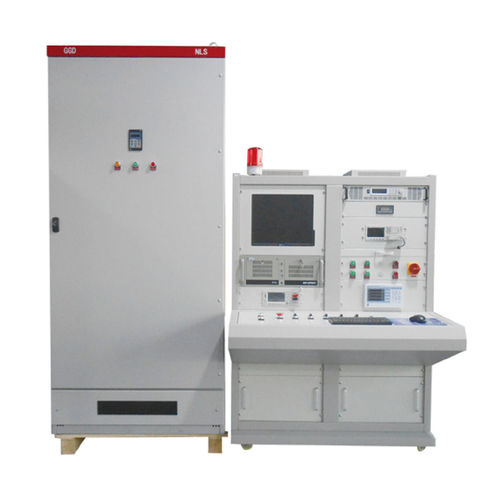

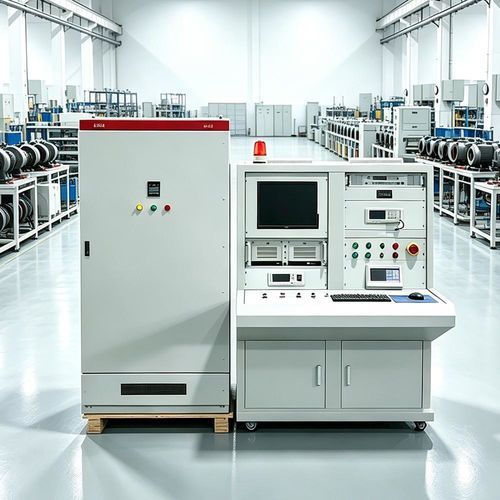

Banco di prova elettrico UHV-316C

automaticoper motorerete CA trifase

Introduzione al prodotto:
Il banco prova motore UHV-316C è progettato per il collaudo di fabbrica di motori asincroni monofase e trifase di piccole e medie dimensioni. Il banco integra un'alimentazione di prova a frequenza variabile e automatizza le verifiche di accettazione in base ai parametri standard.

Caratteristiche del prodotto:

• Visualizzazione dei risultati in tempo reale con memorizzazione dati integrata e stampa per report di prova tracciabili.
• Memorizzazione dei parametri standard per confronto rapido e giudizio automatico conforme/non conforme.
• Prove simultanee su più motori per aumentare la produttività durante il controllo di produzione.
• Misure ad alta precisione, tempi di ciclo rapidi e forte immunità alle interferenze per test affidabili in campo.
• Software basato su Windows e progettazione modulare dell'hardware per configurazione, manutenzione e taratura semplificate.

Parametri del prodotto:
Voce di prova | Intervallo di misura | Precisione | Descrizione
Temperatura | -40–150℃ | ±1℃ | Misura della temperatura ambiente
Resistenza DC | 0,01–2000 Ω | Classe 0.2 | 6 intervalli di misura, compensazione automatica della temperatura
Resistenza di isolamento | DC 500 V / 1–500 MΩ | Classe 5.0 | Sottrazione automatica del valore di fondo
Prova tra avvolgimenti (surge) | 400–3000 Vp | Classe 5.0 | Tempo di fronte d'onda 0,2 μs, giudizio automatico degli avvolgimenti adiacenti a 1/200 giri
Tensione di tenuta a frequenza industriale (tensione) | AC 400–3000 V | Classe 2.0 | Durata regolabile 1–60 s
Tensione di tenuta a frequenza industriale (corrente di dispersione) | 1–50 mA | — | Sottrazione automatica del fondo, protezione dalle scariche
Prova parametri elettrici (corrente) | 0,1–100 A | Classe 0.5 | —
Prova parametri elettrici (tensione) | 30–750 V | Classe 0.5 | —
Prova parametri elettrici (frequenza) | 50/60 Hz (asincrono) | — | —

Specifiche tecniche:

• Modello: UHV-316C
• Intervallo di potenza nominale: 0,12 kW–37 kW (monofase e trifase)
• Applicabile al collaudo in fabbrica di motori asincroni di piccole e medie dimensioni
• Alimentazione di prova a frequenza variabile integrata
• Capacità di misura: resistenza DC, resistenza di isolamento, prova tra avvolgimenti (surge), parametri elettrici, tenuta dielettrica a frequenza di rete
• Intervallo di misura temperatura: -40 a 150℃ (±1℃)
• Resistenza DC: 0,01–2000 Ω (Classe 0.2), 6 intervalli, compensazione automatica temperatura
• Resistenza di isolamento: DC 500 V, 1–500 MΩ (Classe 5.0), sottrazione automatica del fondo
• Tensione di prova tra avvolgimenti: 400–3000 Vp (Classe 5.0), fronte d'onda 0,2 μs, giudizio adiacente a 1/200 giri
• Tenuta dielettrica a frequenza di rete: AC 400–3000 V (Classe 2.0), durata 1–60 s regolabile; corrente di dispersione 1–50 mA con protezione
• Parametri elettrici: corrente 0,1–100 A (Classe 0.5); tensione 30–750 V (Classe 0.5); frequenza 50/60 Hz
• Funzioni: visualizzazione in tempo reale, memorizzazione e stampa dati, memorizzazione parametri standard, test multi-motore, giudizio automatico Windows, progettazione modulare
