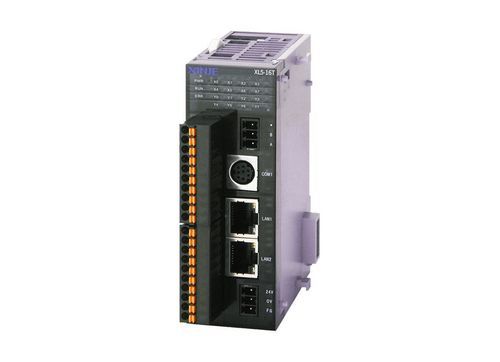

PLC formato scheda XL5 series

uscita ad impulsiper bus di campoRS485

Panoramica
Design in formato scheda che soddisfa diverse esigenze di controllo industriale. Oltre alle funzioni PLC standard, la serie XL5 offre una velocità di elaborazione superiore (circa 15× rispetto alla serie XC), spazio risorse interne ampliato, uscite impulso ad alta velocità e opzioni di espansione con moduli a destra e modulo ED a sinistra.

Caratteristiche del prodotto

• Funzioni e configurazione di base: Capacità programma 512 KB; istruzione base 0,02–0,05 μs; I/O max 576 punti; controllo sequenziale I/O.
• Ingressi/uscite ad alta velocità: Uscite impulso 2–10 CH 100 kHz (dipende dal modello); conteggio ad alta velocità 3–4 CH (fino a 80 kHz monofase, fino a 50 kHz in fase AB).
• Comunicazione: RS232, RS485; fieldbus X-NET; porta USB per download ad alta velocità (fino a 12 Mbps).

Specifiche tecniche

• Capacità programma: 512 KB
• Istruzione base: 0,02–0,05 μs
• Velocità di elaborazione: circa 15× serie XC
• Spazio risorse interne: ampliato
• I/O max: 576 punti
• Controllo sequenziale I/O
• Uscite impulso ad alta velocità: 2–4 canali (documentazione cita anche 2–10 CH 100 kHz)
• Conteggio ad alta velocità: 3–4 CH (max 80 kHz monofase, max 50 kHz fase AB)
• Comunicazione: RS232, RS485, fieldbus X-NET
• USB: download ad alta velocità (max 12 Mbps)
• Espansione: supporta modulo di espansione a destra e modulo ED a sinistra
