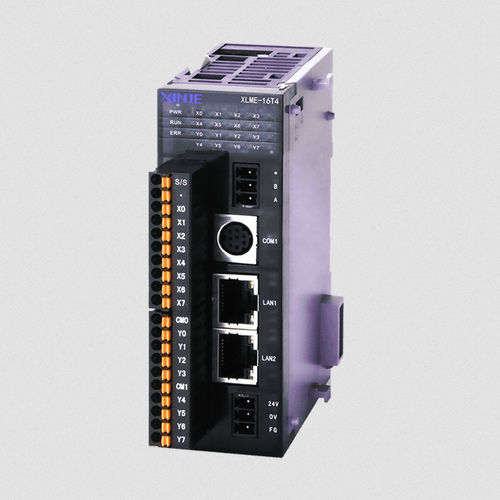

PLC con schede I/O espandibili XLME series

su rete Ethernetper bus di campoRS485

Panoramica
La serie XLME è un controller Ethernet per il motion, progettato per l'automazione industriale che richiede elaborazione ad alta velocità e uscite impulso multi‑canale. Offre esecuzione istruzioni più rapida e maggiore spazio risorse interne rispetto alla serie XDM, e supporta moduli di espansione destra/sinistra per scalabilità di I/O e architetture di movimento.

Caratteristiche principali

• Capacità programma: 1 MB
• Velocità di elaborazione: istruzione base 0,01–0,03 µs (≈2–3× serie XDM)
• I/O max: fino a 576 punti
• Supporto controllo sequenziale I/O
• Supporta moduli di espansione destra e sinistra per scalabilità

Controllo movimento

• Interpolazione lineare e interpolazione d'arco per il coordinamento multi‑asse
• Funzione di follow‑up per applicazioni cam e profilo
• Fino a 4–10 uscite impulso a 100 kHz
• Conteggio ad alta velocità: 4–10 canali (max 80 kHz monofase; max 50 kHz fase AB)

Comunicazioni

• Porti seriali RS232 e RS485
• 2 × porte RJ45 per comunicazione Ethernet
• Supporta protocolli Ethernet e integrazione fieldbus X‑NET

Applicazioni tipiche

• Sistemi di movimento multi‑asse (packaging, indicizzazione CNC, etichettatura)
• Linee di assemblaggio e movimentazione automatizzate che richiedono sincronizzazione impulsi precisa
• Costruzione macchine con necessità di I/O espandibili e connettività fieldbus

Specifiche tecniche

• Nome della serie: XLME series
• Capacità programma: 1 MB
• Velocità di elaborazione: circa 2–3× serie XDM (istruzione base 0,01–0,03 µs)
• Spazio risorse interne: 1M
• I/O max: 576 punti
• Supporto controllo sequenziale I/O
• Funzioni di movimento: interpolazione lineare, interpolazione d'arco, funzione di follow‑up
• Uscite ad alta velocità: 4–10 canali 100 kHz
• Conteggio ad alta velocità: 4–10 canali (max 80 kHz monofase; max 50 kHz fase AB)
• Porti di comunicazione: RS232, RS485, 2 × RJ45
• Supporta comunicazione Ethernet e fieldbus X‑NET
• Supporta moduli di espansione destra e sinistra
• Supporta fino a 10 canali di uscita impulso
