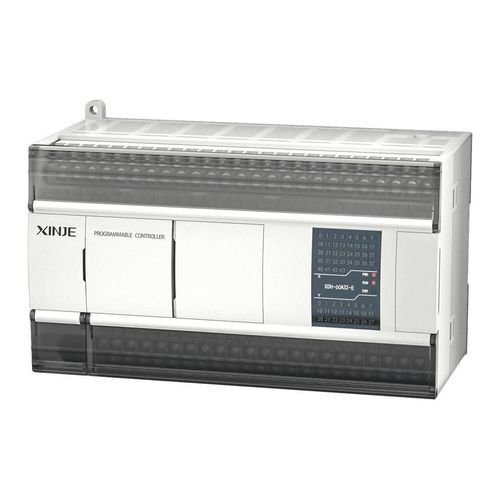

Controllore di movimento 3 assi XDH series

multiasseEtherCATad alta prestazione

Panoramica prodotto
Controller bus EtherCAT integrato, progettato per comunicazioni rapide e funzionamento di sistema stabile. Cablaggio e messa in servizio semplificati per ridurre i tempi di installazione e la manutenzione. Maggiore capacità di programma e elaborazione più veloce per compiti di movimento e logica complessi.

Caratteristiche principali

• Controller bus EtherCAT integrato per comunicazioni deterministiche a bassa latenza.
• Memoria programma ampliata e maggior throughput di elaborazione per programmi di controllo complessi.
• Debugging e commissioning semplificati per ridurre i cicli di sviluppo.
• Cablaggio semplificato e connettività modulare per ridurre sforzi di installazione e manutenzione.

Comunicazione e compatibilità

• Supporta dispositivi e topologie conforme allo standard EtherCAT.
• Esempi di compatibilità: XINJE distributed IO, servoazionamenti serie DS5C2, azionamenti passo-passo serie DP3C, inverter serie VH6.

Controllo del moto

• Supporta controllo del moto multi-asse tramite bus EtherCAT.
• Modalità di interpolazione a tre assi: lineare, arco circolare e spirale per piattaforme 3 assi comuni.
• Parametri di controllo feedforward per compensare i lag dei componenti e migliorare la risposta dinamica.

Camma elettronica

• Funzionalità di camma elettronica che sostituiscono le camme meccaniche per profili ripetibili e flessibili.
• Applicazioni tipiche: macchine tappatrici, macchine confezionatrici a cuscino e macchine per soffiaggio.
• Supporta fino a 32 tabelle camma simultanee; fino a 1000 punti chiave per tabella.
• I punti chiave supportano relazioni master‑slave modificabili per adattamenti in produzione.

Altri aspetti

• Architettura bus integrata migliora la coerenza della comunicazione e la stabilità del sistema.
• Adatto a diversi scenari di automazione industriale che richiedono movimento coordinato e integrazione I/O.

Specifiche tecniche

• Serie: controller bus EtherCAT serie XDH.
• Protocollo bus: EtherCAT (integrato).
• Capacità di movimento: multi-asse, interpolazione tre assi (lineare, arco circolare, spirale).
• Camma elettronica: fino a 32 tabelle; fino a 1000 punti chiave per tabella; relazioni master‑slave modificabili.
• Esempi di compatibilità: XINJE distributed IO, servo DS5C2, passo-passo DP3C, inverter VH6.
• Focus progettuale: comunicazione rapida, ampia capacità programma, debugging e cablaggio semplificati per facilitare la manutenzione.
