Controllore di movimento 64 assi XSF5
CANopenEthernetRS-485

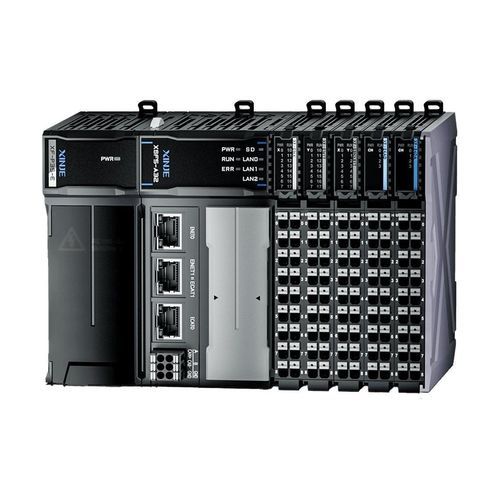

Controllore di movimento 64 assi - XSF5 - Xinje Electronic Co., Ltd. - CANopen / Ethernet / RS-485
Controllore di movimento 64 assi - XSF5 - Xinje Electronic Co., Ltd. - CANopen / Ethernet / RS-485
Controllore di movimento 64 assi - XSF5 - Xinje Electronic Co., Ltd. - CANopen / Ethernet / RS-485 - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Xinje Electronic Co., Ltd.

Caratteristiche

Numero di assi
64 assi
Tipo di segnale
EtherCAT, Ethernet, USB, Modbus TCP, CANopen, RS-485, TCP/IP
Tecnologia
integrato, embedded
Altre caratteristiche
compatto, programmabile, ad alta velocità, modulare, con PLCs
Applicazioni prodotto
per automazione, per macchina utensile

Descrizione

Panoramica
Adatto per il controllo del moto di piccola e media scala nella produzione avanzata e nelle industrie di processo complesse. Design strutturale in formato blade con chassis sottile; conforme alle specifiche PLCopen; supporta sei linguaggi di programmazione IEC 61131; espansione locale fino a 32 moduli XF.

Design strutturale a lama (blade)
Tra i prodotti isotropici a 64 assi del settore, il volume dell'unità è inferiore. Rispetto a XDH-60A64-E, le dimensioni del corpo sono ridotte di circa il 70%, riducendo significativamente l'ingombro di installazione.

Scalabilità
  • Supporto locale per collegare fino a 32 moduli di espansione XF.
  • Nuovo bus backplane ad alta velocità che consente di espandere moduli per conteggio ad alta velocità, uscita impulsiva, flying beat, comunicazione e altre funzioni.

Semplice da debug e manutenere
  • Intera linea di prodotti XSF, incluse unità principali ed espansione, supporta l'aggiornamento firmware automatico; le nuove funzionalità possono essere abilitate tramite aggiornamento.
  • Dotato di porta Type-C per connessione a un computer superiore; è supportato il debug online tramite cavo dati mobile.
  • Supporto per importazione ed esportazione di dati di apparecchiatura e file di progetto tramite unità flash USB e schede TF (in sviluppo).
  • Interruttore a slitta di sistema standard che consente l'arresto immediato del PLC senza interruzione di alimentazione.

Programmazione flessibile e aperta
  • XSF supporta la piattaforma CODESYS ed è compatibile con XINJE XS Studio; conforme a IEC 61131 e alle specifiche PLCopen.
  • XS Studio integra programmazione PLC, HMI visuale, PLC di sicurezza, core real-time del controller, fieldbus e funzioni di controllo del moto, offrendo un ambiente unico per configurazione, programmazione, debug e monitoraggio.

Funzioni e dati online
  • Supporta download online e simulazione online.
  • Rilevamento dati in tempo reale, acquisizione curve e tracciamento.

Rete e comunicazioni
  • L'unità di controllo principale XSF è dotata di 3 porte RJ45, 1 porta CAN e 1 porta RS485.
  • Supporta più protocolli tra cui Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen e Modbus.
  • La seconda porta RJ45 può commutare tra le modalità ENET ed ECAT secondo le esigenze di rete.
  • Supporto per impostazioni IP dual per ottenere l'isolamento tra rete interna ed esterna dell'apparecchiatura.

Controllo motore e movimento
  • Controllo bus EtherCAT fino a 64 assi con cicli di sincronizzazione brevi.
  • Supporta interpolazione multi-linea, ad arco e a spirale applicabile a piattaforme di interpolazione multi-asse.
  • Funzionalità di cam elettronico per sostituire camme meccaniche, migliorando precisione e flessibilità di lavorazione (adatto a macchine tappatrici, confezionatrici pillow, soffiaggio, ecc.).

Funzionalità correlate
  • Conforme alle specifiche PLCopen e supporta sei linguaggi IEC 61131.
  • Chassis sottile in formato blade per installazioni salvaspazio.

Caratteristiche / specifiche tecniche
  • Serie: XSF5 series
  • Formato: Progettazione strutturale in formato blade, chassis sottile
  • Espansione locale: Fino a 32 moduli di espansione XF
  • Backplane: Bus backplane ad alta velocità per conteggio ad alta velocità, uscita impulsiva, flying beat e moduli di comunicazione
  • Programmazione: Supporta CODESYS, IEC 61131, PLCopen; compatibile con XINJE XS Studio
  • Lingue di programmazione: Supporta sei linguaggi IEC 61131 (secondo scheda prodotto)
  • Interfacce: 3 × RJ45, 1 × porta CAN, 1 × RS485, porta Type-C per debug/connessione
  • Rete: Secondo RJ45 commutabile tra ENET ed ECAT; supporta Dual IP
  • Protocolli supportati: Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen, Modbus
  • Controllo di movimento: Fino a 64 assi EtherCAT; interpolazione multi-linea, ad arco e a spirale; supporto cam elettronico
  • Manutenzione: Aggiornamento firmware automatico; supporto import/export USB/TF (in sviluppo); interruttore a slitta standard per arresto di emergenza
  • Applicazioni target: Controllo del moto di piccola e media scala, produzione avanzata, industrie di processo complesse
