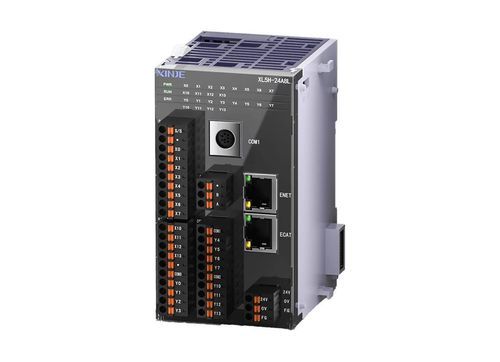

Controllore di bus di campo XL5H series

Panoramica
Compatibile con la maggior parte delle funzioni di XL5E, la serie XL5H supporta il bus EtherCAT ed è dotata di porte RS232, RS485 e RJ45. Fornisce uscite a impulsi su 2 canali, conteggio ad alta velocità su 3 canali e supporta il collegamento di moduli di espansione a sinistra e a destra.

Funzioni di base e configurazioni

• Capacità programma: 1 MB
• Tempo di esecuzione istruzione di base: 0,01–0,05 μs
• I/O massimo: 536 punti
• Supporta il download del programma online

Controllo del moto

• Controllo tramite bus EtherCAT
• Funzione di follow-up (sincronizzazione)

Ingressi/uscite ad alta velocità

• 2 uscite a impulsi 100 kHz
• 3 canali di conteggio ad alta velocità (max 80 kHz monofase; max 50 kHz fase AB)

Funzioni di comunicazione

• Porte RS232, RS485, RJ45
• Comunicazione Ethernet
• Fieldbus X-NET

Specifiche tecniche

• Serie modello: XL5H
• Capacità programma: 1 MB
• Tempo istruzione base: 0,01–0,05 μs
• I/O massimo: 536 punti
• Supporta il download del programma online
• Controllo del moto: controllo bus EtherCAT, funzione di follow-up
• Uscite ad alta velocità: 2 × uscite a impulsi 100 kHz
• Conteggio ad alta velocità: 3 canali (max 80 kHz monofase; max 50 kHz fase AB)
• Porte di comunicazione: RS232, RS485, RJ45; Ethernet; fieldbus X-NET
• Compatibile con la maggior parte delle funzioni XL5E
• Supporta moduli di espansione sinistro e destro
