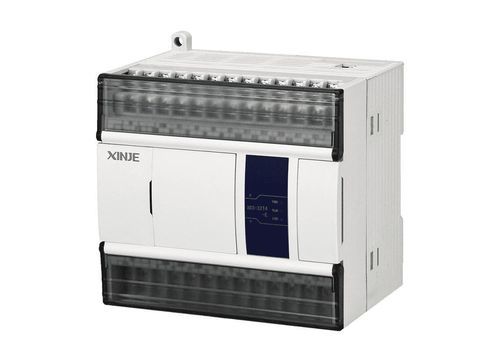

PLC con I/O integrati XD3 series

uscita ad impulsiper bus di campoRS485

Panoramica del prodotto
Il controllore standard della serie XD3 fornisce funzioni di controllo complete per l'automazione industriale. Oltre all'elaborazione di base di programma e dati I/O, offre uscita di impulsi, conteggio ad alta velocità, modulazione di larghezza d'impulso (PWM) e misura della frequenza. Il controllore supporta moduli di espansione sinistra ED, moduli di espansione BD (moduli a 16 punti non supportati) e moduli di espansione lato destro per estendere I/O e funzionalità.

Caratteristiche principali

• Funzioni e configurazioni di base: Capacità programma 256KB; Tempo di esecuzione istruzione di base 0,02 ~ 0,05 µs; Massimo I/O 380 punti; Controllo sequenziale I/O.
• Ingressi/uscite ad alta velocità: 2~4 canali di uscite a impulsi fino a 100 kHz (nota: per XD3-24T4/32T4 la frequenza massima di uscita degli impulsi Y2 e Y3 è limitata a 20 kHz); 3 canali di conteggio ad alta velocità (max 80K monofase; max 50K fase AB).
• Comunicazione: RS232, RS485; Bus di campo X-NET.
• USB: Download USB ad alta velocità (fino a 12 Mbps).

Capacità correlate

• Supporta moduli di espansione sinistra ED.
• Supporta moduli di espansione BD (nota: i moduli a 16 punti non sono supportati).
• Supporta moduli di espansione lato destro per estendere I/O e funzioni.

Specifiche tecniche

• Serie: XD3 series standard controller
• Capacità programma: 256KB
• Tempo di esecuzione istruzione di base: 0,02 ~ 0,05 µs
• Massimo punti I/O: 380 punti
• Modalità di controllo I/O: Controllo sequenziale
• Uscite a impulsi: 2~4 canali fino a 100 kHz (nota: Y2 e Y3 per XD3-24T4/32T4 limitate a 20 kHz)
• Conteggio ad alta velocità: 3 canali (max 80K monofase; max 50K fase AB)
• Porte di comunicazione: RS232, RS485
• Bus di campo: X-NET
• USB: Download ad alta velocità fino a 12 Mbps
• Espansione: Espansione sinistra ED, espansione BD (moduli 16 punti non supportati), moduli di espansione lato destro
