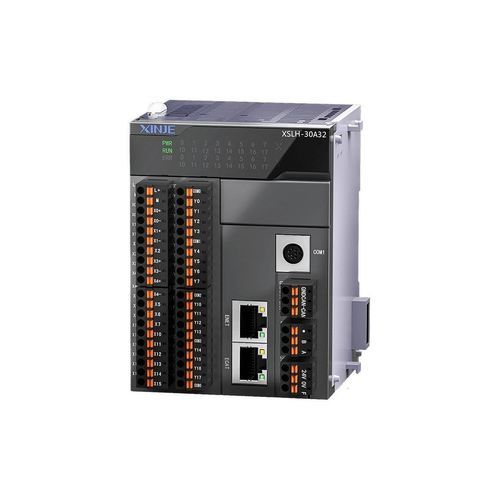

PLC formato scheda XSLH series

compattocon schede I/O espandibilisu rete Ethernet

Panoramica del prodotto
Supporta le specifiche di programmazione PLCopen, può fare riferimento a numerose librerie funzionali standard e sviluppare blocchi funzionali e librerie di istruzioni proprietarie. Supporta il controllo di movimento EtherCAT, I/O remoti EtherCAT e comunicazione Ethernet. Dispone di camma elettronica a 32 canali e funzione di download online.

Caratteristiche principali

• Design in formato scheda con core ad alte prestazioni
• Supporto delle specifiche PLCopen e ampie librerie funzionali
• Camma elettronica a 32 canali e capacità di download online
• Supporta EtherCAT motion control e EtherCAT remote IO
• Supporto della comunicazione Ethernet

Scalabilità ed espansione

• Scalabilità locale: espandibile fino a 16 moduli di espansione a destra
• Supporta più tipi di espansione tra cui I/O, analogico, controllo temperatura, ecc., per soddisfare esigenze di controllo multidimensionali

Piattaforma e supporto di programmazione

• Supporta la piattaforma CODESYS
• Potente strumento software per la programmazione PLC
• Supporta lo standard IEC 61131-3
• Ricche librerie di settore e possibilità di sviluppare librerie personalizzate
• Fornisce interfaccia dati per dispositivi HMI per la comunicazione con client e sistemi di controllo di terze parti
• Supporta OPC UA per la trasmissione di dati cross-platform e scenari Industry 4.0

Funzioni di comunicazione

• Comunicazione CANopen stabile: livelli fisico e di collegamento dati affidabili, compatibile e interoperabile (adatto per i settori automotive e AGV)
• Comunicazione Ethernet: porta RJ45 standard per comunicazioni più veloci
• Supporta più protocolli di rete: Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP e comunicazione Tag
• Topologia di rete flessibile: supporta cablaggi lineari e a stella

Capacità di controllo EtherCAT

• Supporta fino a 32 nodi bus EtherCAT, interoperabile con vari dispositivi conformi al protocollo EtherCAT
• Supporta funzioni di interpolazione multi-linea, arco e spirale per piattaforme di interpolazione multi-asse
• Sistema di camma elettronica per sostituire le camme meccaniche, offrendo maggiore precisione e flessibilità (utilizzato in tappiatrice, macchine per confezionamento a cuscino, soffiaggio, ecc.)

Prodotti correlati

• Controllore intelligente industriale serie XSA
• Piccolo controllore serie XSDH
• Controllore blade serie XSF5

Specifiche tecniche

• Serie: XSLH series slim controller
• Standard di programmazione: PLCopen, IEC 61131-3 (via CODESYS)
• Controllo del movimento: supportato EtherCAT motion control
• Nodi EtherCAT: supportati fino a 32 nodi bus
• Camme elettroniche: supportate 32 canali
• Espansione: fino a 16 moduli di espansione a destra (I/O, analogico, controllo temperatura, ecc.)
• Comunicazione: EtherCAT, Ethernet (RJ45), CANopen, Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP, comunicazione Tag
• Interfaccia HMI: fornisce interfaccia dati per comunicazione di terze parti
• Interpolazione: funzioni di interpolazione multi-linea, arco e spirale
• Applicazioni tipiche: tappiatrice, macchine per confezionamento a cuscino, macchine per soffiaggio
