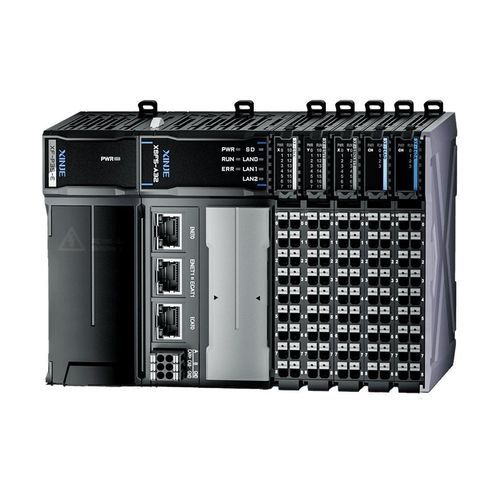

Controllore di movimento multiasse XSF5 series

64 assiCANCANopen

Panoramica
Adottando una struttura di tipo blade, la serie XSF5 propone un corpo modulare compatto, conforme alle specifiche PLCopen e alla norma IEC61131, con supporto per sei linguaggi di programmazione. L'unità principale supporta l'espansione locale fino a 32 moduli di espansione XF e capacità avanzate di controllo multi‑asse.

Caratteristiche del prodotto

• Design blade per corpo sottile
  • Ingombro ridotto rispetto ai prodotti comparabili a 64 assi; dimensioni del corpo ridotte di circa il 70% rispetto a XDH-60A64-E.
• Elevata scalabilità
  • Supporto locale per collegare fino a 32 moduli di espansione XF.
  • Nuovo backplane ad alta velocità che supporta conteggio ad alta velocità, uscita impulso, flying beat e moduli di comunicazione.
• Debug e manutenzione semplificati
  • L'intera linea XSF (unità principale e unità di espansione) supporta l'auto‑aggiornamento del firmware.
  • Dotato di porta Type‑C per connessione al sistema host; debug online con un singolo cavo dati mobile.
  • Supporto per import/export di dati macchina e file di progetto tramite unità USB e schede TF (in sviluppo).
  • Interruttore a slitta di sistema standard per arresto immediato del PLC senza interruzione di alimentazione.
• Programmazione flessibile e aperta
  • Supporta la piattaforma Codesys e si integra con XINJE XS Studio.
  • Conforme a IEC61131 e alle specifiche PLCopen.
  • XS Studio integra programmazione PLC, HMI grafica, PLC di sicurezza, core in tempo reale del controllore, fieldbus e funzioni di motion control.
• Download e simulazione online
  • Supporta download online e simulazione online per sviluppo e debug.
• Monitoraggio dati in tempo reale e raccolta curve
  • Fornisce monitoraggio in tempo reale e raccolta delle curve dati per supervisione e diagnostica.
• Collaborazione multi‑rete
  • Unità principale dotata di 3 × RJ45, 1 × porta CAN e 1 × porta RS485.
  • Supporta protocolli Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen e Modbus.
• Networking on‑demand
  • La seconda porta RJ45 è commutabile tra le modalità ENET ed ECAT per una configurazione di rete flessibile.
• Controllo motore avanzato
  • Controllo bus EtherCAT fino a 64 assi con cicli di sincronizzazione ridotti.
  • Supporta interpolazione multi‑linea, arco e spirale per piattaforme multi‑asse.
• Camma elettronica
  • La camma elettronica sostituisce le camme meccaniche ingombranti per migliorare precisione e flessibilità; adatta a macchine tappatrici, confezionatrici a cuscino e soffiaggio.

Vantaggi correlati e note

• Conforme alle specifiche PLCopen e supporto per sei linguaggi di programmazione.
• Progettato per applicazioni di controllo di movimento di piccole e medie dimensioni, produzione avanzata e industrie a processi complessi.

Caratteristiche / specifiche tecniche

• Serie: XSF5 series
• Design strutturale: tipo blade, corpo modulare slim
• Capacità di espansione locale: fino a 32 moduli di espansione XF
• Backplane: nuovo backplane ad alta velocità (supporta conteggio ad alta velocità, uscita impulso, flying beat, moduli di comunicazione)
• Porti di rete: 3 × RJ45, 1 × porta CAN, 1 × porta RS485
• Modalità di rete: seconda RJ45 commutabile tra ENET e ECAT
• Protocolli supportati: Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen, Modbus
• Motion control: controllo bus EtherCAT fino a 64 assi; interpolazione multi‑linea, arco e spirale
• Programmazione & software: supporta Codesys, XINJE XS Studio; conforme IEC61131 e PLCopen
• Debug & manutenzione: porta Type‑C per connessione host, auto‑aggiornamento firmware, supporto import/export USB/TF (in sviluppo)
• Sicurezza / operazioni: interruttore a slitta di sistema standard per arresto immediato senza interruzione di alimentazione
• Altro: supporto camma elettronica, funzionalità di download e simulazione online
