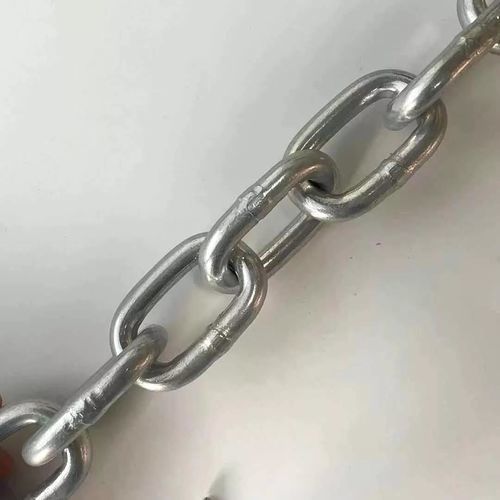

Catena de delimitazione

per ancorain acciaioin acciaio al carbonio

Panoramica
La catena DIN 764 (catena a maglie medie norma tedesca) è lo standard per le dimensioni delle maglie. La misura si riferisce al diametro del materiale della maglia. Disponibile in acciaio inox AISI316, acciaio alto tenore di carbonio, acciaio manganese, CM490, Q235, Q195 e super acciaio al carbonio. Applicazioni tipiche: catene di ancoraggio, recinzioni, barriere, protezione antifurto e operazioni generali non di sollevamento. Non utilizzare per sollevamento sospeso o lavori in quota.

Introduzione

• Materiale: acciaio al carbonio Q235 & Q195, acciaio ad alto tenore di carbonio, acciaio manganese, CM490, super acciaio al carbonio.
• Trattamento superficiale: vernice primaria, zincatura elettrolitica, zincatura a caldo, annerimento, verniciatura a spruzzo, verniciatura per immersione, ecc.
• Imballo: sacchi, bobine avvolte, tamburi plastici, fusti metallici, casse in legno, cartoni, ecc.
• Costruzione: catena saldata.
• Non idonea per sovraccarichi o sollevamento sospeso.

Parametro
DIMENSIONE (mm) | LUNGHEZZA INTERNA (mm) | LARGHEZZA INTERNA (mm) | LARGHEZZA ESTERNA (mm) | LUNGHEZZA PER 11 MAGLIE (mm) | PESO PER 100M (kg) | CARICO DI ROTTURA (kN) | CARICO DI PROVA (kg)
4 | 16 | 5 | 14 | 176 | 31.3 | 7 | 400
5 | 18 | 7 | 18.2 | 198 | 51.4 | 11.8 | 680
6 | 21 | 8 | 21.5 | 231 | 74 | 16.5 | 850
8 | 28 | 11 | 29 | 308 | 131.5 | 32 | 1680
10 | 35 | 14 | 36 | 385 | 200 | 50 | 2630
13 | 45 | 18 | 47 | 495 | 350 | 80 | 4200
16 | 56 | 22 | 58 | 616 | 520 | 125 | 6700
18 | 63 | 24 | 65 | 693 | 650 | 160 | 8400
20 | 70 | 27 | 72 | 770 | 820 | 200 | 10000
23 | 80 | 31 | 83 | 880 | 1100 | 250 | 13000
26 | 91 | 35 | 94 | 1001 | 1400 | 320 | 16000

Norme
Le catene DIN (norma tedesca) comprendono: DIN 766 (maglia corta), DIN 764 (maglia media), DIN 763 (maglia lunga), DIN 5685, DIN 22252.

Specifiche tecniche

• Modello: Din 764 Chain
• Marca: TOPONE Chain
• Materiali disponibili: acciaio inox AISI316, acciaio alto tenore di carbonio, acciaio manganese, CM490, Q235, Q195, super acciaio al carbonio
• Tipo di catena: catena saldata a maglie medie
• Superficie: vernice primaria / zincatura elettrolitica / zincatura a caldo / annerimento / verniciatura a spruzzo / verniciatura per immersione
• Imballo: sacchi, bobine avvolte, tamburi plastici, fusti metallici, casse in legno, cartoni
• Usi raccomandati: catene di ancoraggio, recinzioni, barriere, antifurto, operazioni generali non di sollevamento
• Non utilizzare per sollevamento sospeso
• Dimensioni disponibili (mm): 4, 5, 6, 8, 10, 13, 16, 18, 20, 23, 26 (vedere la tabella dei parametri per dimensioni e prestazioni)
