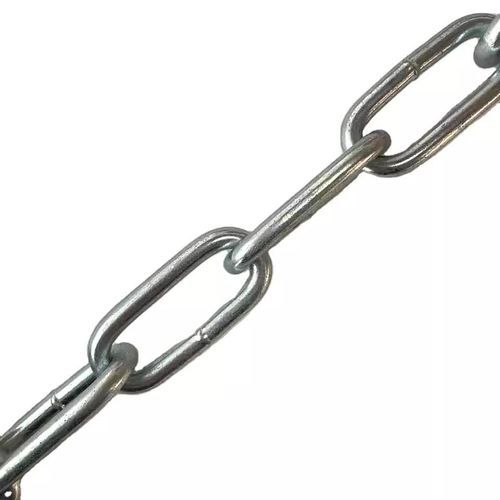

Catena de delimitazione

per ancorain acciaio inox 316in acciaio al carbonio

Panoramica
La catena DIN 763 (maglia lunga) è una catena a maglie lunghe saldata, realizzata secondo le norme DIN per le dimensioni delle maglie. La misura della catena si riferisce al diametro nominale del materiale della maglia. Materiali disponibili: acciaio inox AISI316, acciaio ad alto tenore di carbonio, acciaio al manganese e vari gradi di acciaio al carbonio. Usi tipici: catene d'ancora, recinzioni, barriere, protezione antifurto e applicazioni generali non di sollevamento in ingegneria, industria, agricoltura e uso marino. Non adatta per il sollevamento sopra la testa.

Introduzione
Catena saldata a maglie lunghe DIN 763.

• Materiale: acciaio al carbonio Q235 & Q195, acciaio ad alto tenore di carbonio, acciaio al manganese, CM490, super acciaio al carbonio; disponibile anche in acciaio inox AISI316.
• Trattamento superficiale: finitura primaria, zincatura elettrolitica, zincatura a caldo, brunimento, rivestimento plastico, verniciatura per immersione, ecc.
• Imballo: sacchi, avvolgimento su bobina, fusti in plastica, fusti in ferro, casse in legno, cartoni, ecc.
• Tipo: catena saldata a maglie lunghe (DIN 763).
• Avvertenza: Non per sollevamento sopra la testa.

Parametri (tabella)
SIZE | INSIDE LENGTH | OUTSIDE WIDTH | WORKING LOAD | TEST LOAD | BREAKING LOAD | WEIGHT PER M
MM | +/-MM | MM | +/-MM | MM | +/-MM | KG | N | N | KG
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Norme

• DIN 766 chain (short link chain)
• DIN 764 chain (medium link chain)
• DIN 763 chain (long link chain)
• DIN 5685 chain
• DIN 22252 chain

Applicazioni

• Catene d'ancora
• Recinzioni e barriere
• Protezione antifurto
• Operazioni generali non di sollevamento in ingegneria, industria, agricoltura e uso marino (con accessori adeguati)

Caratteristiche / Specifiche tecniche

• Materiale: acciaio al carbonio Q235 & Q195, acciaio ad alto tenore di carbonio, acciaio al manganese, CM490, super acciaio al carbonio; disponibile anche in acciaio inox AISI316.
• Opzioni di trattamento superficiale: finitura primaria, zincatura elettrolitica, zincatura a caldo, brunimento, rivestimento plastico, verniciatura per immersione, ecc.
• Opzioni di imballaggio: sacchi, avvolgimento su bobina, fusti in plastica, fusti in ferro, casse in legno, cartoni.
• Costruzione: catena saldata a maglie lunghe (DIN 763).
• Uso previsto: catena multiuso per ingegneria, industria, agricoltura e uso marino; non adatta per il sollevamento sopra la testa.
• Dati dettagliati di dimensione e meccanica: vedere la tabella Parametri sopra per dimensioni (mm), tolleranze dimensionali, carico di lavoro (N), carico di prova (N), carico di rottura (N) e peso per metro (kg).
