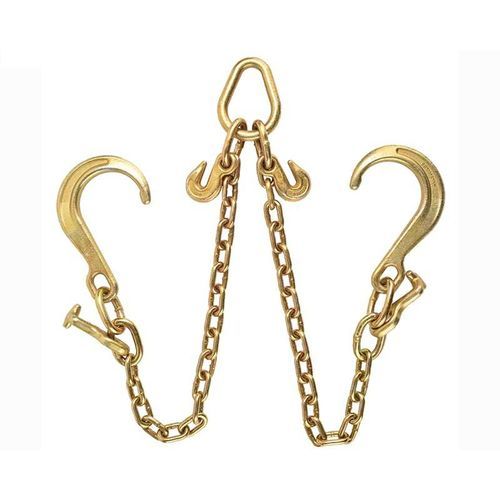

Catena di trasmissione G70 Tow

per rimorchioin acciaio al carboniogalvanizzata

Panoramica del prodotto
La catena di traino G70 è una catena di trasporto/traino classificata Grade 70 (NACM/ASTM) progettata per il bloccaggio dei carichi su camion e operazioni di traino. Realizzata in acciaio al carbonio trattato termicamente, con maggiore tempra e resistenza all'usura. Versione tipo USA con finitura gialla opzionale e gancio clevis slip hook per uso camion. Conforme ai requisiti DOT per il traino.

Introduzione

• Gamma di misure: 1/4" ~ 3/4" (circa Ø 7 mm ~ 20 mm)
• Carico di lavoro (WLL): 3.150 lbs ~ 24.700 lbs (circa 1.430 kg ~ 11.200 kg)
• Finiture superficiali: naturale; zincato; zincato a caldo
• Materiale: acciaio al carbonio trattato termicamente
• Fattore di sicurezza: 4 × WLL

Parametri (definizioni)

• Grado della catena: Classificazione NACM/ASTM; un grado superiore indica una maggiore capacità di lavoro per la stessa sezione.
• Working Load Limit (WLL): Capacità nominale operativa — carico massimo raccomandato in trazione diretta su una lunghezza di catena integra.
• Proof Test: Forza minima applicata durante la produzione come controllo di integrità; non è un criterio di progetto.
• Forza minima di rottura: Forza minima riscontrata durante i test di rottura in produzione; usata per accettazione, non per progettazione in servizio.
• Sollevamento sopra persone: Sollevamento di un carico sospeso che, in caso di caduta, potrebbe causare infortuni o danni — la catena G70 è destinata a trasporto/traino, non al sollevamento aereo standard senza certificazione specifica.

Tabella dimensioni / prestazioni (le righe mostrano i valori grezzi pubblicati; l'ordine delle colonne segue la tabella originale)
Ordine colonne (come nella tabella di origine): Size | D (se presente) | Inside Length A | A +/- | Outside Width B | B +/- | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
Row: 3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
Row: 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
Row: 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
Row: 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
Row: 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
Row: 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
Row: 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
Row: 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
Row: 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
Row: 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
Row: 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
Row: 16 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
Row: 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
Row: 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
Row: 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
Row: 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
Row: 25 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
Row: 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
Row: 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Norme e imballaggio

• Standard: G70 Tow Chain (Grade 70 NACM/ASTM)
• MOQ: 100 metri
• Confezione: cartone + pallet in acciaio

Specifiche tecniche

• Nome prodotto: Catena di traino G70
• Modello / grado: Grade 70 (NACM / ASTM)
• Gamma dimensioni: 1/4" ~ 3/4" (Ø 7 mm ~ 20 mm)
• WLL: circa 1.430 kg ~ 11.200 kg (3.150 lbs ~ 24.700 lbs)
• Materiale: acciaio al carbonio trattato termicamente
• Finiture superficiali: naturale, zincato, zincato a caldo
• Fattore di sicurezza: 4 × WLL
• Applicazioni: fissaggio carichi su camion, traino, edilizia, forestale, agricolo
• Conformità: Conforme ai requisiti DOT per traino
• MOQ e imballaggio: 100 m; cartone + pallet acciaio
