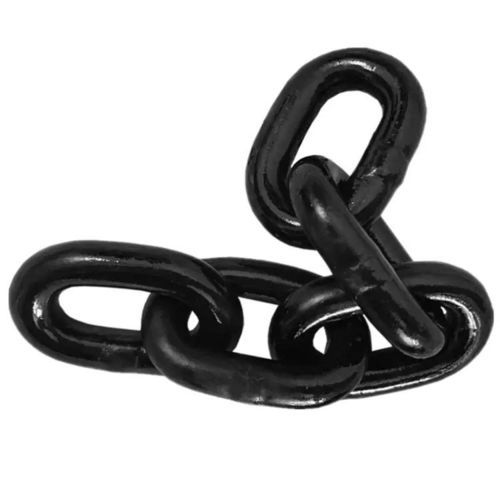

Catena di trasmissione di potenza

di trasmissionedi trasmissionein acciaio

Panoramica
L'utilizzo della catena DIN 22252 offre diversi vantaggi nelle applicazioni industriali. Resistenza e durabilità: la catena DIN 22252 è realizzata in acciaio legato, che garantisce elevata resistenza alla trazione e resistenza alla corrosione. Resistenza all'usura: la catena DIN 22252 è progettata per resistere all'usura anche in condizioni di uso intensivo, prolungando la vita utile e riducendo costi di manutenzione e sostituzione. Versatilità: la catena DIN 22252 è disponibile in varie misure e configurazioni, adatta al trasporto di carichi pesanti, sollevamento e altro. Progettazione di precisione: prodotta secondo specifiche rigorose, assicurando dimensioni precise e qualità costante per ridurre il rischio di guasto. Compatibilità: progettata per funzionare con pignoni e accessori per costituire un sistema di trasmissione a catena completo.

Applicazioni

• Armored Face Conveyors (AFC)
• Beam Stage Loaders (BSL)
• Road header machines
• Coal plows
• Altre attrezzature pesanti industriali e minerarie che richiedono catena a maglia tonda

Introduzione
Catena a maglie tonde, catena in acciaio a maglia tonda, catena mineraria a maglia tonda, catena mineraria DIN 22252, catena di trasporto mineraria, sistema catena a barre. La catena DIN 22252 è progettata e fabbricata secondo la norma tedesca DIN 22252, che specifica dimensioni, materiali e caratteristiche. È impiegata in estrazione mineraria, costruzione e macchine pesanti dove sono richieste resistenza e resistenza all'usura.

Parametri
Materiale: acciaio al carbonio, acciaio ad alto tenore di carbonio, acciaio al manganese, 20MN2, 25mnV.
Processo di trattamento della catena: trattamento termico, cementazione, annerimento, elettroforesi, sabbiatura.

Norme
Le catene DIN (catena secondo norma tedesca) possono essere suddivise in: DIN 766 (maglia corta), DIN 764 (maglia media), DIN 763 (maglia lunga), DIN 5685, DIN 22252.

Norme - tabella dimensionale (valori in ordine come nelle colonne della tabella)
Intestazione: nominale | tolleranza | nominale | tolleranza | interno | esterno | diametro | lunghezza | peso unitario (kg/m ~)
10 | ± 0.4 | 40 | ± 0.5 | 12 | 34 | 10.8 | 7.1 | 1.9
14 | ± 0.4 | 50 | ± 0.5 | 17 | 48 | 15 | 10 | 4
18 | ± 0.5 | 64 | ± 0.6 | 21 | 60 | 19.5 | 13 | 6.6
19 | ± 0.6 | 64.5 | ± 0.6 | 22 | 63 | 20 | 13 | 7.4
22 | ± 0.7 | 86 | ± 0.9 | 26 | 74 | 23.5 | 15.5 | 9.5
24 | ± 0.8 | 86 | ± 0.9 | 28 | 79 | 26 | 17 | 11.6
26 | ± 0.8 | 92 | ± 0.9 | 30 | 86 | 28 | 18 | 13.7
30 | ± 0.9 | 108 | ± 1.1 | 34 | 98 | 32.5 | 21 | 18
34 | ± 1.0 | 126 | ± 1.3 | 38 | 109 | 36.5 | 23.8 | 22.7
38 | ± 1.1 | 126 | ± 1.3 | 42 | 121 | 41 | 27 | 30.1
38 | ± 1.1 | 137 | ± 1.4 | 42 | 121 | 41 | 27 | 29
42 | ± 1.3 | 137 | ± 1.4 | 48 | 137 | 45 | 30 | 36.9
42 | ± 1.3 | 146 | ± 1.5 | 48 | 137 | 45 | 30 | 36
42 | ± 1.3 | 152 | ± 1.5 | 46 | 133 | 45 | 30 | 35.3

Note
Taglie maggiori disponibili su richiesta. Dimensione del maglia (d) misurata sulla parte dritta della maglia opposta alla saldatura. Larghezza della maglia (b1 & b2) misurata esternamente alla saldatura della maglia.

Tag / Parole chiave
DIN Chain, DIN 22252 Chain, DIN 22252, windlass chain, galvanized chain, black chain, short link chain

Specifiche tecniche

• Tipo di prodotto: catena mineraria/di trasporto a maglia tonda (DIN 22252)
• Materiali: acciaio al carbonio; acciaio ad alto tenore di carbonio; acciaio al manganese; 20MN2; 25mnV
• Opzioni di trattamento: trattamento termico, cementazione, annerimento, elettroforesi, sabbiatura
• Norme coperte: DIN 766, DIN 764, DIN 763, DIN 5685, DIN 22252
• Applicazioni tipiche: AFC, BSL, road headers, coal plows, heavy conveyors
• Intervalli dimensionali e pesi unitari tipici: vedere la tabella delle norme sopra (misure nominali 10–152 con dimensioni e valori kg/m corrispondenti)
• Note: taglie maggiori disponibili su richiesta; convenzioni di misurazione: d misurato di fronte alla saldatura; b1 & b2 misurati esternamente alla saldatura
