Catena in acciaio

in acciaio al carboniorotondazincata

Introduzione

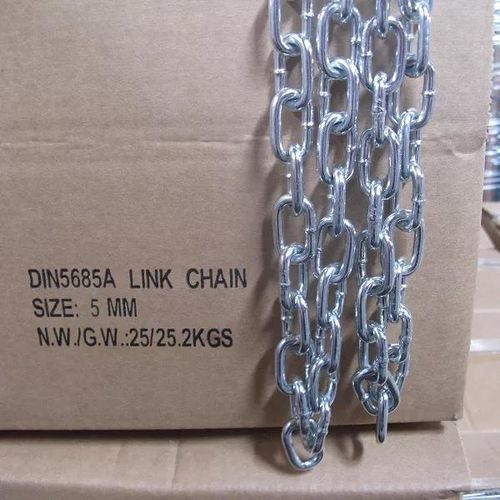

Catena a maglie DIN5685, chiamata anche catena a maglie rotonde DIN5685, prodotta secondo lo standard tedesco. Include la catena a maglie corte DIN5685 e la catena a maglie lunghe DIN5685. La saldatura ad alta resistenza sulle dimensioni più piccole determina elevate cariche di rottura.

Materiale

• Acciai al carbonio Q235 e Q195
• Acciaio ad alto tenore di carbonio
• Acciaio al manganese
• CM490
• Super acciaio al carbonio

Trattamento superficiale

• Colore primario
• Elettrozincatura
• Galvanizzazione a caldo
• Brunitura
• Verniciatura plastica a spruzzo
• Verniciatura a immersione

Imballaggio

• Sacchi
• Bobine avvolte
• Tamburi in plastica
• Tamburi in ferro
• Scatole di legno
• Cartoni

Generale

• Catena saldata
• Non adatta al sollevamento oltre il carico consentito

Parametro (tabella)
DIMENSIONE | LUNGHEZZA INTERNA (MM) | LARGHEZZA ESTERNA (MM) | PESO PER 100M (KG) | CARICO DI LAVORO (N) | CARICO DI ROTTURA (N) | GRADO
2 | 12 | 8 | 7 | 500 | 1250 | A
2 | 22 | 8 | 6 | 500 | 1250 | C
2.5 | 14 | 10 | 11 | 750 | 2000 | A
2.5 | 24 | 10 | 10 | 750 | 2000 | C
3 | 16 | 12 | 16.5 | 1120 | 2800 | A
3 | 26 | 12 | 15 | 1120 | 2800 | C
4 | 19 | 16 | 30 | 2000 | 5000 | A
4 | 32 | 16 | 27 | 2000 | 5000 | C
5 | 21 | 20 | 50 | 3150 | 7750 | A
5 | 35 | 20 | 43 | 3150 | 7750 | C
6 | 24 | 24 | 73 | 4500 | 11500 | A
6 | 42 | 24 | 63 | 4500 | 11500 | C
7 | 28 | 28 | 100 | 6000 | 15000 | A
7 | 49 | 28 | 86 | 6000 | 15000 | C
8 | 32 | 32 | 130 | 8000 | 20000 | A
8 | 52 | 32 | 110 | 8000 | 20000 | C
9 | 36 | 36 | 165 | 10000 | 25000 | A
9 | 59 | 36 | 141 | 10000 | 25000 | C
10 | 40 | 40 | 205 | 12500 | 31000 | A
10 | 65 | 40 | 175 | 12500 | 31000 | C
11 | 44 | 44 | 250 | 15000 | 38000 | A
11 | 72 | 44 | 211 | 15000 | 38000 | C
12 | 48 | 48 | 290 | 18000 | 45000 | A
12 | 78 | 48 | 255 | 18000 | 45000 | C
13 | 52 | 52 | 345 | 21200 | 53000 | A
13 | 82 | 52 | 295 | 21200 | 53000 | C

Norme

• DIN 766 (catena a maglie corte)
• DIN 764 (catena a maglie medie)
• DIN 763 (catena a maglie lunghe)
• DIN 5685
• DIN 22252

Caratteristiche tecniche

• Nome prodotto: Catena DIN 5685
• Tipo: Catena a maglie rotonde saldata (varianti maglie corte e lunghe)
• Materiali disponibili: acciai al carbonio (Q235, Q195), acciaio ad alto tenore di carbonio, acciaio al manganese, CM490, super acciaio al carbonio
• Trattamenti superficiali: elettrozincatura, galvanizzazione a caldo, brunitura, verniciatura plastica a spruzzo, verniciatura a immersione, colore primario
• Opzioni di imballaggio: sacchi, bobine avvolte, tamburi in plastica, tamburi in ferro, scatole di legno, cartoni
• Dati meccanici: dimensioni, pesi, carichi di lavoro e carichi di rottura dettagliati nella tabella dei parametri sopra
• Avvertenza d'uso: Non adatta al sollevamento oltre il carico consentito
