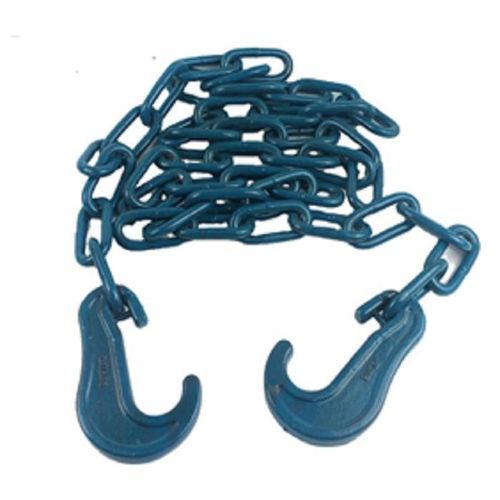

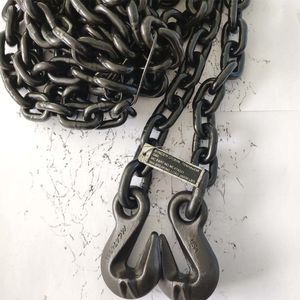

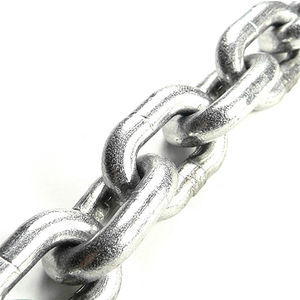

Catena in acciaio galvanizzato LCL series

in acciaio con rivestimento a polverein acciaio fucinatoforgiata

Introduzione
I sistemi di ancoraggio con catena a maglia lunga e terminali forgiati sono progettati per l'ancoraggio Ro-Ro e il fissaggio generale dei carichi. Gli assiemi combinano catena a maglia lunga, terminali in acciaio forgiato e sistemi di tensionamento compatibili per garantire la ritenuta della merce durante il trasporto marittimo. Sono disponibili più diametri di catena per soddisfare i requisiti di fissaggio delle diverse imbarcazioni e i pesi dei carichi.

Applicazioni
Ancoraggio di veicoli Ro-Ro, fissaggio rimorchi, trasporto di attrezzature pesanti, trasporto di moduli offshore, ritenuta di carichi generali.

Materiale
Catena a maglia lunga con terminali forgiati.

Trattamento termico
Tempra e rinvenimento (quenched and tempered).

Tensionatori compatibili
Tensionatori per ancoraggio 9 mm, 11 mm, 13 mm (tensionatori abbinati alle dimensioni delle catene).

Finitura superficiale
Pittura a polvere o zincatura.

Colori disponibili
Natural, verde, rosso, arancione, blu, nero.

Caratteristiche del prodotto

• Design a maglia lunga per una regolazione flessibile e un facile collegamento a ganci, grilli, tiranti e attacchi di coperta.
• Terminali forgiati per un trasferimento di carico affidabile e un servizio ripetuto.
• Protezione dalla corrosione con verniciatura a polvere o zincatura per ambienti marini e offshore.
• Adatto per unità Ro-Ro, navi cargo, trasporto offshore e fissaggio di carichi di progetto.
• Personalizzabile: lunghezze catena, terminali, marchi, colori e specifiche su richiesta.
• Restrizione: progettato solo per l'ancoraggio dei carichi; non per sollevamento aereo o carichi sospesi.

Parametri (Modelli)
Model | Dimensione catena | Terminali | Materiale | Trattamento termico | Finitura superficiale
LCL-9 | 9 mm | Catena & Gancio | Acciaio forgiato | Tempra e rinvenimento | Verniciato a polvere / Zincato
LCL-11 | 11 mm | Catena & Gancio | Acciaio forgiato | Tempra e rinvenimento | Verniciato a polvere / Zincato
LCL-13 | 13 mm | Catena & Gancio | Acciaio forgiato | Tempra e rinvenimento | Verniciato a polvere / Zincato

Specifiche dimensioni catena
Dimensione catena | D | L | L1 | MBL (kN) | PESO (kg)
9 | 11 | 575 | 275 | 100 | 3.4
11 | 12 | 585 | 345 | 150 | 4.5
13 | 14 | 595 | 385 | 200 | 5.6

Norme
Prodotto con componenti in acciaio forgiato e trattamento termico di tempra e rinvenimento per sistemi di ancoraggio per carichi marittimi. Ogni assieme passa ispezione dimensionale, controllo componenti, verifica assemblaggio e prove meccaniche prima della spedizione. Adatto per ancoraggio Ro-Ro, fissaggio carichi generali, trasporto offshore e operazioni di ritenuta carico marittimo. Ispezionare regolarmente per corrosione, allungamento catena, usura dei ganci, deformazioni, danni al rivestimento e usura eccessiva prima dell'uso.

Specifiche tecniche

• Serie: Serie LCL (modelli: LCL-9, LCL-11, LCL-13)
• Materiali: Acciaio forgiato per terminali; costruzione a catena a maglia lunga
• Trattamento termico: Tempra e rinvenimento
• Finitura superficiale: Verniciato a polvere o zincato
• Colori disponibili: Natural, verde, rosso, arancione, blu, nero
• Tensionatori compatibili: 9 mm, 11 mm, 13 mm (tensionatori per ancoraggio)
• Aree di applicazione: Ancoraggio veicoli Ro-Ro, fissaggio rimorchi, trasporto attrezzature pesanti, trasporto moduli offshore, ritenuta carichi generali
• Restrizione: Solo per ancoraggio dei carichi — non per sollevamento aereo o carichi sospesi
• Modello LCL-9: Dimensione catena 9 mm — MBL 100 kN — Peso 3.4 kg
• Modello LCL-11: Dimensione catena 11 mm — MBL 150 kN — Peso 4.5 kg
• Modello LCL-13: Dimensione catena 13 mm — MBL 200 kN — Peso 5.6 kg
