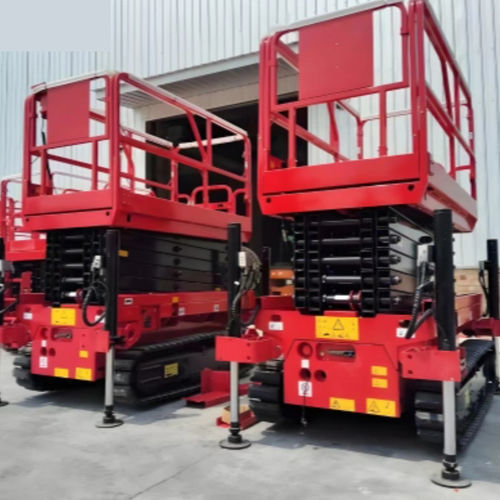

Piattaforma elevatrice a forbice mobile YG series

cingolatadieselelettrica

Panoramica
Quando i cantieri sono caratterizzati da fango, ghiaia o superfici irregolari, le piattaforme su ruote tradizionali risultano insufficienti. La piattaforma a forbice cingolata è progettata per uso esterno e lavori pesanti, offrendo stabilità di sollevamento e mobilità su terreni accidentati. Le piattaforme cingolate ampliano l'accesso per edilizia, agricoltura, manutenzione industriale, infrastrutture, paesaggistica e applicazioni energetiche.

Caratteristiche principali fuoristrada

• Pendenza superabile: approssimativa 30° sui modelli cingolati standard da 8 m.
• Inclinazione sicura: alcuni modelli possono operare in sicurezza su pendenze longitudinali fino a 15°.
• Sistema di autolivellamento integrato che corregge automaticamente l'angolo della piattaforma in meno di 5 secondi.
• Pressione media al suolo: ≈5 psi (bassa pressione adatta a prati, siti storici o aree pavimentate).
• Larghezza cingolo tipica: ~250 mm.

Opzioni di alimentazione

• Diesel: fornisce autonomia continua e potenza motore adatta a grandi siti remoti e su terreni difficili; supporta capacità stabile della piattaforma anche alle massime altezze di lavoro.
• Elettrico: ideale per siti semiaperti con severe normative su rumore ed emissioni.

Piattaforma e versatilità

• Piattaforme disponibili in più misure; dimensione standard della piattaforma circa 2.1 m × 1.1 m.
• Il telaio cingolato consente altezze della piattaforma da circa 8 m fino a circa 14 m per i modelli cingolati.
• Applicazioni tipiche: ispezione di ponti, manutenzione di linee di trasmissione, frutteti/paesaggistica, installazione di impianti solari ed eolici in zone remote o montuose.

Vantaggi operativi e impatto sul terreno

• La bassa pressione al suolo (~5 psi) riduce al minimo i danni alle superfici rispetto a molte piattaforme fuoristrada su ruote (che possono esercitare fino a ~10 psi).
• I cingoli offrono mobilità superiore su fango, ghiaia e terreni irregolari, riducendo la necessità di estese preparazioni del sito come i tappeti protettivi.

Caso di successo (esempio)

• Un appaltatore di servizi pubblici che operava su siti fangosi e non pavimentati ha adottato una piattaforma a forbice cingolata da 10 m con pressione al suolo di circa 5 psi; risultato: eliminazione dei tappeti protettivi, risparmio di 2 giorni nei tempi di preparazione e riduzione del costo del progetto di circa il 12%.

Parametri della piattaforma a forbice cingolata
Model | Up(m) | Load(kg) | Platform size(m) | Outline dimensions/guardrail folding(m) | Lifting motor | Weight(kg)
YG0608SP | 5.8 | 230 | 1.67*0.74 | 1.86*0.76*1.84 | 24v/3.3kw | 1580
YG0608 | 6 | 450 | 2.27*1.12 | 2.48*1.19*1.66 | 24v/3.3kw | 2170
YG0810NP | 8 | 230 | 2.27*0.81 | 2.48*0.83*1.99 | 24v/3.3kw | 2260
YG0810 | 8 | 450 | 2.27*1.12 | 2.48*1.19*1.78 | 24v/3.3kw | 2360
YG1012 | 10 | 320 | 2.27*1.12 | 2.48*1.19*1.91 | 24v/3.3kw | 2640
YG1214 | 11.8 | 320 | 2.27*1.12 | 2.48*1.19*2.03 | 24v/4.5kw | 2980
YG1416 | 13.7 | 230 | 2.64*1.12 | 2.85*1.25*2.105 | 24v/4.5kw | 3600

Specifiche tecniche

• Brand: YG Machinery.
• Modelli disponibili: YG0608SP, YG0608, YG0810NP, YG0810, YG1012, YG1214, YG1416 (vedere la tabella dei parametri per i dettagli per modello).
• Altezze di lavoro: modelli cingolati tipici da ~5.8 m fino a ~13.7 m; i modelli cingolati raggiungono comunemente circa 14 m.
• Dimensioni della piattaforma: standard circa 2.1 m × 1.1 m; alcuni modelli con piattaforme da 1.67 × 0.74 m fino a 2.64 × 1.12 m.
• Portate nominali: variano in base al modello (esempi nella tabella: 230 kg, 320 kg, 450 kg).
• Motore di sollevamento: configurazione comune 24 V con 3.3 kW o 4.5 kW a seconda del modello.
• Pesi: dipendono dal modello (esempio di intervallo: 1.580 kg a 3.600 kg).
• Pendenza superabile: circa 30° per il modello cingolato standard da 8 m.
• Funzionamento sicuro su pendenza longitudinale: fino a ~15° su modelli specifici.
• Autolivellamento: il sistema automatico corregge l'angolo della piattaforma in meno di 5 secondi per mantenere stabilità e fattore di sicurezza.
• Pressione al suolo: media ≈5 psi per le piattaforme cingolate (inferiore a molte piattaforme fuoristrada su ruote).
• Larghezza cingolo (tipica): ~250 mm.
