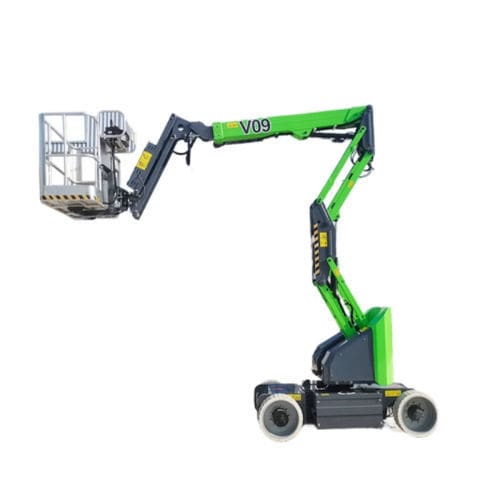

Piattaforma articolata su ruota

su ruotemobilesemovente

Panoramica del prodotto La piattaforma aerea con braccio articolato di YG Machinery è una piattaforma di lavoro aerea articolata (nota anche come “z-boom” o “knuckle boom”) progettata per garantire un’eccezionale altezza libera dagli ostacoli e un posizionamento flessibile a più angoli per i lavori in quota. È adatta sia a spazi ristretti interni che a terreni accidentati all’aperto, con opzioni di alimentazione elettrica e diesel per soddisfare le esigenze operative e ambientali. Principio di funzionamento e caratteristiche tecniche principali La macchina utilizza un braccio articolato a più sezioni azionato da un sistema idraulico con controllo preciso della portata per piegare ed estendere le sezioni del braccio come un braccio umano. I comandi intuitivi della piattaforma consentono un posizionamento accurato della stessa all’angolo e all’altezza richiesti. La gamma comprende modelli compatti di piccole dimensioni fino a modelli per impieghi gravosi a lungo raggio (ad es. piattaforma a braccio articolato da 60 ft). Vantaggi principali

• Superamento degli ostacoli senza pari: Il braccio articolato multisettoriale consente di superare o aggirare ostacoli quali tubazioni, bordi del tetto o macchinari per portare il lavoratore direttamente al punto di lavoro.
• Versatilità eccezionale: Modelli disponibili per applicazioni interne a basse emissioni e bassa rumorosità (elettrici) e per lavori pesanti all’aperto (diesel), oltre a opzioni quali pneumatici antitraccia per la protezione dei pavimenti.
• Raggio di lavoro potenziato: Maggiore sbraccio orizzontale e verticale rispetto a molte piattaforme tradizionali, con un ampliamento dell’area di copertura operativa.
• Caratteristiche di sicurezza: Sistemi di rilevamento del carico, sensori di inclinazione, arresto di emergenza, autolivellamento della piattaforma, finecorsa del braccio e funzioni di discesa di emergenza per un funzionamento sicuro.

Campi di applicazione ampliati

• Manutenzione industriale: Superamento di macchinari e tubazioni complessi per eseguire riparazioni di apparecchiature in quota all’interno degli stabilimenti.
• Settore aerospaziale: Ispezione e manutenzione multiangolare delle superfici degli aeromobili all’interno degli hangar.
• Energia e telecomunicazioni: Manutenzione di linee elettriche e torri di segnalazione senza interrompere il traffico né entrare in contatto con apparecchiature sotto tensione.
• Esterni degli edifici: Installazione di vetri, verniciatura o pulizia su facciate e forme complesse.

Controlli chiave di manutenzione e sicurezza

• Lubrificazione di routine: Ispezionare e lubrificare i punti di articolazione e le sezioni del braccio per garantire un movimento fluido.
• Controllo dell’impianto idraulico: Ispezionare le tubazioni e i raccordi idraulici per individuare eventuali perdite; sostituire il fluido idraulico e i filtri secondo il programma previsto per mantenere la stabilità.
• Verifica del sistema di controllo: Verificare i comandi della piattaforma superiore e inferiore, i finecorsa e l’arresto di emergenza prima di ogni utilizzo per garantire il corretto funzionamento delle funzioni di sicurezza.

Tabella dei parametri (dalla pagina del prodotto) altezza massima di lavoro: 12 m altezza massima della piattaforma: 10 m estensione orizzontale massima: 5,8 m altezza massima di sbraccio: 4,78 m Portata massima: 200 kg Pendenza superabile: 25% Raggio di sterzata minimo: 2,16 m Velocità di marcia (in discesa): 3 km/h Velocità di marcia (in salita): 0,8 km/h Lunghezza di chiusura: 4,35 m Larghezza di chiusura del veicolo: 1,5 m Altezza di chiusura: 1,99 m Dimensioni della piattaforma (lunghezza × larghezza × altezza): 1,1 m × 0,65 m × 1,13 m Rotazione della piattaforma girevole: 355° Rotazione della piattaforma: 120° Altezza da terra: 0,15 m Dimensioni delle ruote motrici: 0,59 × 0,19 / 0,66 × 0,17 m Peso lordo: 4700 kg Tensione di comando: 24 V Batteria: 48/320 V/Ah Caricabatterie: 48/40 V/A Capacità serbatoio idraulico: 40 L Interasse: 1,65 m Caratteristiche / specifiche tecniche

• Altezza massima di lavoro: 12 m
• Altezza massima della piattaforma: 10 m
• Estensione orizzontale massima: 5,8 m
• Altezza massima della campata: 4,78 m
• Portata massima: 200 kg
• Pendenza superabile: 25%
• Raggio di sterzata minimo: 2,16 m
• Velocità di marcia (in discesa/in salita): 3 km/h / 0,8 km/h
• Dimensioni da fermo (L×P×A): 4,35 m × 1,5 m × 1,99 m
• Dimensioni della piattaforma: 1,1 m × 0,65 m × 1,13 m
• Rotazione della piattaforma girevole: 355°; Rotazione della piattaforma: 120°
• Altezza da terra: 0,15 m
• Dimensioni delle ruote motrici: 0,59×0,19 m o 0,66×0,17 m
• Peso lordo: 4700 kg
• Tensione di comando: 24 V; Batteria: 48 V / 320 Ah; Caricabatterie: 48 V / 40 A
• Volume del serbatoio idraulico: 40 L; Interasse: 1,65 m
