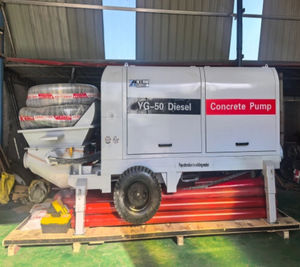

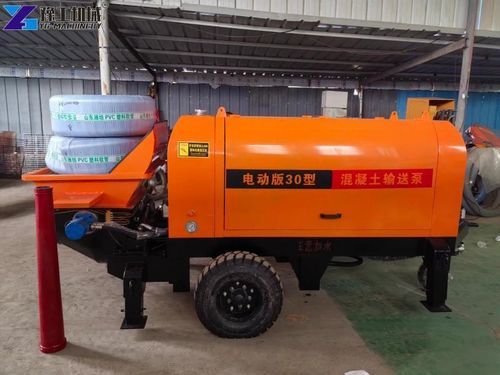

Pompa per calcestruzzo mobile YG series

per cantiereper applicazioni minerarieper interno

Panoramica
Il tempo è denaro in cantiere. Questa guida aiuta gli appaltatori a selezionare e usare correttamente pompe per calcestruzzo portatili piccole per ridurre intasamenti e fermi. Si concentra sull’abbinamento tra miscela, tubazioni e parametri macchina per un trasporto affidabile.

Consigli in cantiere
Consiglio: per il pompaggio di calcestruzzo con inerti fini, adattare diametro della tubazione e pressione di esercizio. Per una colata verticale con tubo da 80 mm mantenere la pressione di sistema intorno a 12–15 MPa per garantire un flusso costante e prevenire la segregazione.

Consigli pratici
Non versare acqua direttamente nella tramoggia per fluidificare una miscela secca; ciò separa le particelle fini dagli aggregati grossi e causa intasamenti alla valvola a S. Utilizzare additivi riduttori d’acqua. Per lavori verticali regolare diametro tubo, pressione e limiti di aggregato per evitare blocchi e separazione dei materiali.

Specifiche principali
I componenti chiave sono i cilindri e i pistoni di trasferimento. Per convogliamenti lunghi o in altezza senza bloccaggi, puntare a una pressione di esercizio di 10–28 MPa. Preferire diametri cilindro 160–200 mm e corse pistone oltre 1 m per portate elevate a regimi motore più bassi.

Sistemi idraulici aperti vs chiusi
I sistemi aperti utilizzano una pompa olio indipendente e un serbatoio più grande; sono più adatti per turni lunghi e ambienti caldi perché riducono il rischio di surriscaldamento. I dispositivi di sicurezza della pressione (regolatori automatici) proteggono manicotti e componenti riducendo la portata in caso di picco di pressione dovuto a un intasamento.

Corsie strette e lunghe linee di tubazione — regole e avvertenze
Ogni curva a 90° aggiunge una perdita di carico equivalente a circa 5 m di tubo orizzontale diritto. Ridurre al minimo le curve e usare gomiti a raggio ampio. Per tubo da 80 mm usare aggregati < 2 cm; per 100 mm mantenere aggregati < 3 cm. Mirare a una consistenza simile a "porridge denso" per colate in spazi ristretti o fangosi: non troppo secco, non troppo fluido.

Raccomandazioni per tipo di lavoro

• Cantine domestiche & riscaldamento a pavimento: azionamento elettrico — silenzioso, senza gas di scarico, flusso stabile per livellamenti precisi.
• Gallerie & pozzi minerari: telaio stretto (<1,5 m) e tramoggia bassa per consentire l’alimentazione diretta da mini-ribaltabili.
• Muri di contenimento su pendii: collegare la pompa a un compressore d'aria esterno per applicazioni di malta ad alta pressione.

Risoluzione problemi — soluzioni rapide

• Perdita di pressione e perdite di sospensione alla tramoggia: controllare piastra d'usura e anello di taglio; se gioco > 2 mm sostituire l'anello, serrare i bulloni posteriori; considerare anello saldato in carburo per maggiore durata.
• Tubo completamente intasato (la retromarcia non risolve): arrestare il motore, sfiatare la pressione idraulica, battere lungo la tubazione in acciaio per localizzare l'ostruzione, sganciare e liberare, quindi lubrificare il tubo con acqua/malta prima di riavviare.
• Temperatura olio idraulico >60 °C: pulire le alette del radiatore e la ventola, ispezionare le valvole di controllo per perdite interne, sostituire l'olio se ha perso proprietà antiusura.

Parametri (tabella produttore)
Modello | YG-20 | YG-30 | YG-40 | YG-50
Potenza motore | 22 kW | 37 kW | 45 kW | 55 kW
Pressione massima di uscita | (non specificata) | 26 MPa | 28 MPa | 28 MPa
Portata teorica massima | (non specificata) | 16–18 m³/h | 20–22 m³/h | 35 m³/h
Dimensione massima degli aggregati | (non specificata) | ≤20 mm | ≤30 mm | ≤40 mm
Distanza di trasporto verticale | 40 m | 80 m | 120 m | 150 m
Distanza di trasporto orizzontale | 80 m | 140 m | 2600 m* | 300 m
Diametro tubazione di trasporto | 80 mm | φ80 (100) mm | φ100 (80) mm | Φ125/100 mm
Peso macchina | 1600 kg | 2200 kg | 2400 kg | 2500 kg
Dimensioni | 3400×1200×1600 mm | 3600×1500×1600 mm | 4000×1500×1550 mm | 4200×1700×1750 mm

Specifiche tecniche

• Manufacturer / Brand: YG Machinery China
• Denominazione commerciale: serie YG
• Modelli disponibili: YG-20, YG-30, YG-40, YG-50
• Intervallo potenza motore: 22 kW → 55 kW a seconda del modello
• Pressione massima di uscita: fino a 28 MPa (dipende dal modello)
• Portata teorica massima: fino a 35 m³/h (dipende dal modello)
• Dimensione massima degli aggregati: fino a ≤40 mm (dipende dal modello)
• Capacità di trasporto verticale: 40 m → 150 m a seconda del modello
• Capacità di trasporto orizzontale: 80 m → 300 m (nota: voce 2600 m nella tabella per un modello — verificare con il produttore per distanze realizzabili in campo)
• Diametri tubazione supportati: 80 mm, 100 mm, 125 mm (dipende dal modello)
• Gamma peso macchina: ~1600 kg a 2500 kg
• Dimensioni variabili per modello (vedere tabella sopra)
• Intervallo pressione di lavoro raccomandato: 10–28 MPa
• Diametro cilindro raccomandato per volume sostenuto: 160–200 mm; corsa pistone >1 m per portate elevate a regime motore ridotto
