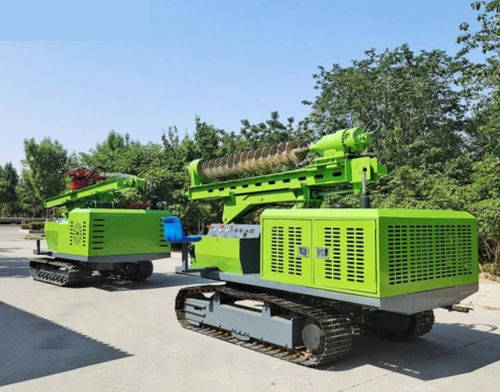

Battipalo idraulico

per applicazioni fotovoltaichecon pinza per travi ad H

Panoramica
La Macchina battipalo solare YG Machinery è progettata per impianti fotovoltaici a terra ad alta produttività. Unisce precisione di battitura, motorizzazione a basso consumo e configurazioni idrauliche o cingolate per adattarsi alle condizioni del sito e ai tipi di palo.

Prestazioni chiave ed efficienza

• Produzione giornaliera: capacità tipica fino a ~450 pali al giorno in condizioni standard.
• Consumo di carburante: motore efficiente con consumo di circa 8–10 L/ora (intervallo indicato).
• Diagnostica remota: monitoraggio remoto integrato per ridurre i tempi di individuazione guasti e accelerare i ripristini in cantiere.

Battipalo fotovoltaico idraulico (tabella parametri)
Dimensioni complessive | 4700*2100*2800 mm
Velocità rotazione tubo | 180 r/min
Larghezza pattino | 400 mm
Pendenza superabile | 30°
Motore | 4108
Durezza roccia | 6–20F
Diametro di perforazione | 80–500 mm
Angolo inclinazione slitta | 120°
Profondità di perforazione | 0–6 m
Angolo oscillazione braccio di perforazione | sinistra e destra 150°
Coppia riduttore | 13000 N·m
Angolo oscillazione slitta | sinistra e destra 40°
Pompa principale | tripla pompa
Velocità di marcia | 0–3 km/h
Pompa olio | 40/40/32

Battipalo fotovoltaico cingolato (tabella parametri)
Dimensioni complessive | 4700*2200*2800 mm
Portata martello idraulico | 50–110 L/min
Larghezza pattino | 400 mm
Frequenza d'impatto | 350–800 BPM
Motore | 4108
Pressione impianto idraulico | 25 MPa
Potenza generatore | motore 88 kW
Dissipazione per vento forte | sì
Profondità di perforazione | 0–6 m
Pompa olio | 40/40/32
Diametro di perforazione | 80–600 mm
Velocità di marcia | 3 km/h

Dati idraulici critici e di impatto

• Un elevato flusso del sistema idraulico (fino a ~100 L/min indicati) consente maggiore frequenza del martello e forza d'impatto per penetrare suoli compattati e strati rocciosi fratturati.
• Flusso idraulico, portata del martello e frequenza d'impatto sono i fattori principali che determinano la velocità di battitura e la capacità di penetrazione.

Precisione e inclinazione del palo

• Precisione di battitura: tolleranza di posizionamento inferiore a 2 mm per i sistemi di supporto fotovoltaici sensibili all'allineamento.
• Inclinazione del palo: regolabile fino a 15° per correggere la verticalità su terreni inclinati o irregolari.

Adattabilità al terreno

• Passo da terra / larghezza pattino: 400 mm per migliorare la mobilità su terreni accidentati o cedevoli.
• Profondità di perforazione: nominale 0–6 m; trapano idraulico integrato disponibile per pre‑foratura fino a 3 m in scenari specifici.

Applicazioni e casi d'uso

• Progettata per grandi impianti fotovoltaici a terra, installazioni Agri‑PV (altezza palo regolabile per colture sottostanti) e siti Fisheries‑PV con terreni molli o sommersi.
• Compatibile con più profili di palo (travelle a H, profili C) per accelerare i tempi di installazione e ridurre il costo totale di possesso.

Manutenzione e assistibilità

• Progetto modulare che facilita la manutenzione in sito e la sostituzione dei componenti soggetti a usura.
• Diagnostica remota per accorciare i cicli di troubleshooting e ridurre i tempi di fermo.

Caratteristiche / specifiche tecniche

• Nome prodotto: Solar Pile Driver Machine
• Marca: YG Machinery
• Produzione giornaliera (tipica): ~450 pali/giorno
• Consumo carburante: ~8–10 L/ora (intervallo indicato)
• Precisione di battitura: margine d'errore < 2 mm
• Angolo inclinazione palo: fino a 15°
• Flusso sistema idraulico (indicato): fino a 100 L/min; portata martello idraulico (cingolato): 50–110 L/min
• Frequenza d'impatto (cingolato): 350–800 BPM
• Pressione sistema idraulico: 25 MPa (cingolato)
• Coppia riduttore (versione idraulica): 13000 N·m
• Riferimento motore: 4108
• Potenza generatore (cingolato): motore 88 kW
• Velocità di marcia: 0–3 km/h (idraulico); 3 km/h (cingolato)
• Intervallo diametro di perforazione: 80–500 mm (idraulico); 80–600 mm (cingolato)
• Profondità di perforazione (parametri prodotto): 0–6 m (entrambe le varianti); trapano idraulico integrato per pre‑foratura fino a 3 m in contesti specifici
• Dimensioni complessive: 4700*2100*2800 mm (idraulico); 4700*2200*2800 mm (cingolato)
• Larghezza pattino / passo da terra: 400 mm
• Pompa principale (idraulico): tripla pompa; specifica pompa olio: 40/40/32
• Dissipazione da vento forte: sì (cingolato)
