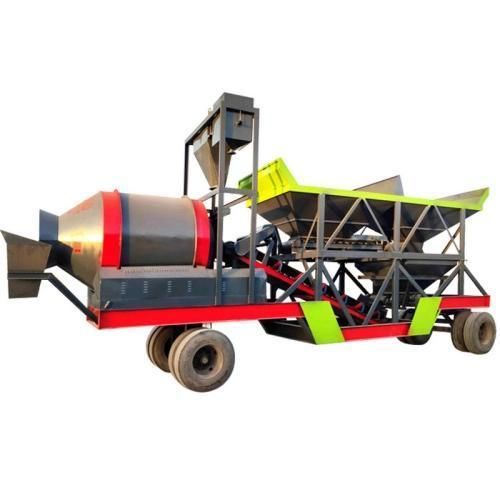

Centrale di betonaggio mobile YG series

a 2 assicompattocon nastro trasportatore

Panoramica
Scegliere un impianto di betonaggio mobile è una soluzione efficiente per imprese piccole e medie che vogliono ridurre i costi di cantiere e aumentare la flessibilità. Le unità su rimorchio limitano le spese di fondazione e trasferimento e consentono la miscelazione in sito per preservare la qualità del calcestruzzo e ridurre i rischi di trasporto.

Componenti principali e disposizione

• Telai su rimorchio integrati con attacco traino e ruote pesanti.
• Cassoni aggregati alimentati da nastro trasportatore o elevatore a benna.
• Miscelatore principale: opzioni tamburo o a doppio albero.
• Bilance e sistemi di dosaggio per acqua e additivi.
• Stoccaggio cemento: silo o tramoggia rompiborsa con coclea (opzionale).
• Pannello di controllo PLC o computer con spine elettriche a innesto rapido.
• Piedi stabilizzatori o piedi idraulici per supportare la struttura durante il funzionamento.

Come funziona
Il sistema integra dosaggio degli aggregati, pesatura, miscelazione e controllo su un unico telaio su rimorchio. Gli aggregati vengono convogliati nelle tramogge, pesati e dosati con cemento, acqua e additivi. Il miscelatore produce l'impasto e lo scarica. I stabilizzatori consentono l'avvio senza fondazioni profonde e l'unità può essere spostata rapidamente tra i cantieri.

Vantaggi principali

• Nessuna fondazione profonda: Richiede solo terreno compatto, evitando lavori di fondazione estesi.
• Riposizionamento rapido: Design modulare e connessioni rapide permettono smontaggio e rimontaggio in 1–2 giorni.
• Riduzione dei costi di trasporto: Miscelazione in sito riduce i viaggi in camion, la perdita di lavorabilità e i rischi di indurimento precoce.

Tabella dei parametri
Model | YG20 | YG30 | YG60 | YG100
Capacità produttiva (m3/h) | 20 | 30 | 60 | 100
Miscelatore | YG500 | YG750 | YG1500 | YG2000
Modalità alimentazione aggregati | Nastro trasportatore | Nastro trasportatore | Nastro trasportatore | Nastro trasportatore
Dimensione aggregato (mm) | 80/60 | 80/60 | 80/60 | 80/60
Altezza di scarico (m) | 1.5 | 1.5 | 1.5 | 1.5
Precisione pesatura aggregati (%) | ±2 | ±2 | ±2 | ±2
Precisione pesatura cemento (%) | ±1 | ±1 | ±1 | ±1
Precisione pesatura acqua (%) | ±1 | ±1 | ±1 | ±1
Precisione pesatura additivi (%) | ±1 | ±1 | ±1 | ±1
Sistema di controllo | Pannello | Computer | Computer | Computer
Potenza totale (kW) | 42 | 46 | 67 | 77.5
Peso totale (t) | 12 | 13 | 14.5 | 26

Applicazioni

• Strade rurali e ponti isolati: unità a tamburo 25–35 m3/h per condizioni off‑grid con serbatoio acqua a bordo.
• Riparazioni municipali e pavimentazioni urbane: impianti compatti 35–50 m3/h adatti a spazi ristretti.
• Rivestimento canali e opere di irrigazione: il rimorchio si sposta lungo l'argine per minimizzare la distanza di scarico.
• Piccoli prefabbricati e fabbriche di blocchi: unità con miscelatori a doppio albero garantiscono uniformità di carica per requisiti strutturali più severi.

Esempio di cantiere
Un'unità mobile rimorchiabile da 35 m3/h configurata con piedi idraulici e serbatoio acqua modulare è stata consegnata per una strada rurale. La squadra locale ha completato l'installazione, il cablaggio e la prova di miscelazione in 3 giorni; l'unità ha ridotto i costi di approvvigionamento del calcestruzzo e accelerato il completamento del progetto evitando il noleggio di gru pesanti.

Punti frequenti

• Produzione giornaliera reale: un impianto nominale da 35 m3/h opera tipicamente al 70–80% di efficienza; prevedere circa 200–220 m3 per turno di 8 ore in base all'organizzazione del cantiere.
• Dimensionamento silo cemento: associare l'impianto a silos orizzontali a basso profilo da 50 t o 100 t o a silos verticali bullonati; il cemento in sacchi può essere gestito con tramoggia rompiborsa e piccola coclea.
• Tamburo vs doppio albero: i tamburi sono adatti per calcestruzzo standard (inferiore a C30); i miscelatori a doppio albero per calcestruzzi ad alta resistenza (superiore a C30) e requisiti strutturali severi.

Specifiche tecniche

• Prefisso serie: YG (YG20, YG30, YG60, YG100).
• Capacità di produzione: 20, 30, 60, 100 m3/h.
• Opzioni miscelatore: YG500, YG750, YG1500, YG2000 (tamburo o doppio albero).
• Alimentazione aggregati: nastro trasportatore standard.
• Dimensione max aggregato: 80/60 mm.
• Altezza di scarico: 1.5 m.
• Precisioni di pesatura: Aggregati ±2 %; Cemento ±1 %; Acqua ±1 %; Additivi ±1 %.
• Controllo: Pannello o computer/PLC.
• Intervallo potenza elettrica: ~42 kW a 77.5 kW.
• Intervallo peso totale: ~12 t a 26 t.
