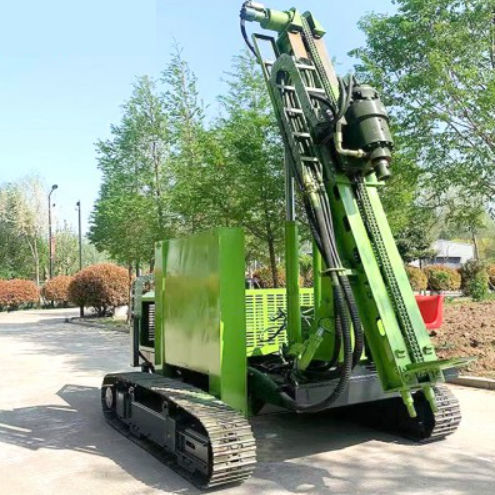

Battipalo idraulico

per applicazioni fotovoltaiche

Panoramica
Unità per l'infissione di pali per impianti fotovoltaici che combinano potenza idraulica, mobilità su cingoli e centro di gravità ribassato. YG pone la progettazione sulla stabilità del telaio per supportare infissioni ad alta velocità, sicurezza dell'operatore e precisione di posa dei pali.

Fondamento di sicurezza: quantificazione della stabilità del telaio

• Centro di gravità: Progetto che concentra circa il 65% della massa totale sotto l'assale per un centro di gravità molto basso.
• Ingombro a terra: Configurazione a passo largo con un ingombro di circa 4,5 m² per migliorare la stabilità laterale sulle pendenze.
• Arresto di emergenza: Sistema di sicurezza operatore che attiva l'arresto di emergenza in ≤ 2 secondi.
• Blocco di sicurezza: Il palo (mast) include un bloccaggio automatico per evitare scivolamenti accidentali durante il trasporto o la manutenzione.

Parametri — Pile driver fotovoltaico idraulico

• Tipo: Pile driver fotovoltaico idraulico
• Dimensioni complessive: 4700 × 2100 × 2800 mm
• Velocità di rotazione tubo di perforazione: 180 giri/min
• Larghezza pattino cingolo: 400 mm
• Pendenza superabile: 30°
• Modello motore: 4108
• Durezza roccia: 6–20F
• Diametro di perforazione: 80–500 mm
• Angolo di inclinazione dello scorrevole: 120°
• Profondità di perforazione: 0–6 m
• Angolo di oscillazione braccio di perforazione: SX/DX 150°
• Coppia riduttore: 13.000 N·m
• Angolo di oscillazione scorrevole: SX/DX 40°
• Pompa principale: pompa tripla
• Velocità di marcia: 0–3 km/h
• Specifiche pompa olio: 40/40/32

Parametri — Pile driver fotovoltaico su cingoli

• Tipo: Pile driver fotovoltaico su cingoli
• Dimensioni complessive: 4700 × 2200 × 2800 mm
• Portata martello idraulico: 50–110 L/min
• Larghezza pattino cingolo: 400 mm
• Frequenza d'impatto: 350–800 BPM
• Modello motore: 4108
• Pressione sistema idraulico: 25 MPa
• Potenza gruppo elettrogeno: motore 88 kW
• Raffreddamento potenziato per dissipazione termica in vento forte: sì
• Profondità di perforazione: 0–6 m
• Specifiche pompa olio: 40/40/32
• Diametro di perforazione: 80–600 mm
• Velocità di marcia: 3 km/h

Punti chiave sicurezza e stabilità

• Centro di gravità basso: ~65% della massa sotto l'assale per migliorare l'equilibrio.
• Ampio ingombro: Configurazione a passo largo che aumenta la resistenza laterale e la stabilità sulle pendenze.
• Protezioni operatore certificate: Arresto di emergenza e bloccaggio automatico del palo riducono il rischio di incidenti.

Comfort operatore: smorzamento vibrazioni e riduzione affaticamento

• Sistema di smorzamento: Tamponi di smorzamento che riducono le vibrazioni della cabina di ~40% rispetto ai modelli standard.
• Protezione dei componenti: Minori vibrazioni estendono la vita degli apparati elettronici e riducono l'affaticamento dell'operatore nei turni lunghi.

Vantaggio logistico: dimensioni di trasporto agevoli

• Palo ripiegabile: Palo idraulico pieghevole che riduce le dimensioni di trasporto a ~5,5 m × 2,3 m × 2,8 m per semplificare la spedizione.
• Risparmio sui costi: Dimensioni compatte consentono spedizioni in container standard o su rimorchio flatbed, riducendo complessità e costi logistici.

Funzionamento in tutte le condizioni

• Intervallo di temperatura: Avvio e funzionamento affidabili fino a −15 °C.
• Elementi riscaldanti: Sistema di preriscaldo e resistenze di riscaldamento motore per garantire la fluidità di carburante e olio idraulico negli avviamenti a freddo.

Estensione applicativa: sistema di accoppiamento rapido

• Tempo di cambio utensile: Accoppiamento rapido che consente la sostituzione di teste martello o punte in meno di 10 minuti.
• Ambito d'uso: Permette il passaggio tra infissione, perforazione ed estrazione idraulica di pali per maggiore versatilità in cantiere.

Caso di studio: infissione di precisione in pendenza

• Sfida: Operazioni su pendenze fino a 15° che richiedono elevata stabilità del telaio e precisione.
• Soluzione: Unità YG con inclinazione del palo ±15° e stabilità del telaio migliorata per rispondere ai requisiti di pendenza.
• Risultato: Precisione di infissione ottenuta con margine d'errore di 3 mm in condizioni di pendenza complesse.

Valore a lungo termine

• Selezione dei materiali: Componenti chiave in acciaio ad alta resistenza Q345B per integrità strutturale a lungo termine (esempio durata di progetto: 10 000 ore di lavoro).
• Valore residuo: Progettazione verificabile e registri di manutenzione certificabili favoriscono un valore residuo superiore alla media di settore (il costruttore indica ~15% in più dopo cinque anni).

Specifiche tecniche

• Dimensioni complessive (variante idraulica): 4700 × 2100 × 2800 mm
• Dimensioni complessive (variante cingoli): 4700 × 2200 × 2800 mm
• Dimensioni di trasporto con palo ripiegato: ~5,5 m × 2,3 m × 2,8 m
• Diametro di perforazione: 80–500 mm (idraulica); 80–600 mm (cingoli)
• Profondità di perforazione: 0–6 m
• Velocità di rotazione tubo: 180 giri/min
• Frequenza d'impatto (martello cingoli): 350–800 BPM
• Portata martello idraulico: 50–110 L/min
• Pressione sistema idraulico: 25 MPa
• Coppia riduttore: 13.000 N·m
• Pompa principale: pompa tripla
• Specifiche pompa olio: 40/40/32
• Motore: modello 4108
• Potenza gruppo (cingoli): 88 kW
• Larghezza pattino cingolo: 400 mm
• Velocità di marcia: 0–3 km/h (idraulica); 3 km/h (cingoli)
• Pendenza superabile: 30°
• Inclinazione scorrevole: 120°
• Angolo braccio di perforazione: SX/DX 150°
• Angolo scorrevole: SX/DX 40°
• Avviamento a freddo: affidabile fino a −15 °C con preriscaldamento e resistenze
• Smorzamento vibrazioni: vibrazioni cabina ridotte di ~40% vs modelli standard
• Ingombro a terra: ~4,5 m² (passo largo)
• Materiale: acciaio ad alta resistenza Q345B
• Durata di progetto indicativa: 10 000 ore di funzionamento
