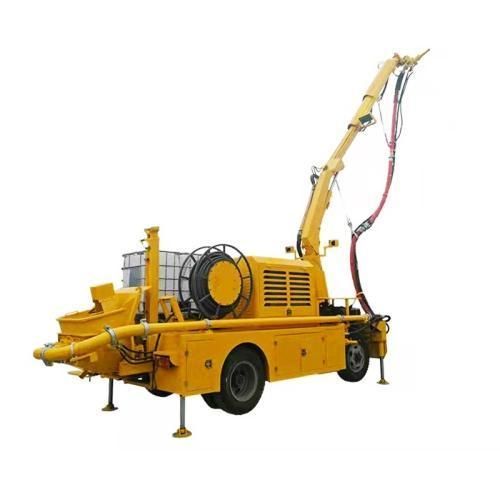

Pompa per calcestruzzo mobile YG series

per galleriasotterraneaper miniera sotterranea

Panoramica
Nell'ultimo decennio i lavori sotterranei e la stabilizzazione dei pendii sono passati dallo spruzzo a secco alla tecnologia di spruzzo umido (wet shotcrete). Una macchina per spruzzo di calcestruzzo umido utilizza calcestruzzo premiscelato per ridurre il rimbalzo, limitare la polvere sospesa e migliorare il controllo operativo rispetto agli impianti a secco. Le unità moderne integrano telaio stabile, pompe idrauliche a doppio cilindro e dosaggio acceleratore per tempi di presa costanti.

Vantaggi principali e caratteristiche

• Rimbalzo ridotto: tipicamente da ~30 % (secco) a meno del 10 % con spruzzo umido
• Ridotta generazione di polvere per migliori condizioni di lavoro in tunnellazioni e spazi confinati
• Sistema integrato di dosaggio acceleratore per mantenere tempi di presa consistenti
• Pompaggio idraulico doppio-cilindro per flusso uniforme del calcestruzzo e gestione affidabile degli aggregati
• Adatta per lavori di tunneling, settore minerario e stabilizzazione dei pendii
• Opzione braccio robotizzato per operazioni automatizzate ad alta sicurezza (produzione robotica tipica 20–30 m³/h)

Consigli pratici

• Per tunnel ad alta quota o di lunga percorrenza, selezionare una pompa principale con pressione intorno a 15–20 MPa.
• Per protezione dei pendii esterni, le unità diesel evitano l'uso di lunghe linee elettriche su terreni accidentati.
• Verificare angolo di rotazione e raggio di copertura del braccio spruzzatore per coprire la più ampia sezione del tunnel.
• Assicurarsi che la pompa acceleratore sia collegata automaticamente alla pompa principale in modo che i rapporti di dosaggio rimangano corretti con le variazioni di velocità della macchina.

Riassunto caso
Un appaltatore minerario cileno ha sostituito macchinari obsoleti con una macchina per spruzzo umido dotata di braccio spruzzatore wireless e dosaggi acceleratore regolati. Il rimbalzo è sceso a ~12 %, i costi operativi sono diminuiti del 22 % e i lavori di consolidamento sotterraneo sono stati completati 15 giorni prima del previsto.

Parametri macchina per spruzzo di calcestruzzo umido

• Modelli: YG-3016 | YG-4016
• Lunghezza totale: 7770 mm | 7880 mm
• Larghezza totale: 2460 mm | 2460 mm
• Altezza totale: 3180 mm | 3380 mm
• Peso nominale: 14 T | 15 T
• Raggio di sterzata minimo: 10,8 m | 11,5 m
• Pendenza massima superabile: ≥40° | ≥40°
• Potenza motore: 85 kW | 103 kW
• Passo: 3900 mm | 4100 mm

Parametri braccio e stabilizzatori

• Altezza di spruzzo: 16 m | 16 m
• Larghezza di spruzzo: 25 m | 25 m
• Angolo di sollevamento braccio principale: 0°–65°
• Angolo di sollevamento braccio secondario: -110°–90°
• Angolo di rotazione del braccio: 310°
• Rotazione assiale ugello: 360°
• Oscillazione verticale ugello: 240°
• Angolo di spazzamento ugello: 360°
• Distanza centro contatto stabilizzatore anteriore: 2480 mm
• Distanza centro contatto stabilizzatore posteriore: 2480 mm
• Distanza centro stabilizzatori anteriore-posteriore: 5850 mm

Parametri sistema di pompaggio

• Portata calcestruzzo: 30 m³/h | 40 m³/h
• Capacità tramoggia: 0,4 m³
• Pressione di scarico del calcestruzzo: 7,5 MPa
• Pressione max pompa acceleratore: 1,8 MPa
• Diametro tubo calcestruzzo: Φ90 mm
• Diametro uscita ugello: Φ50 mm
• Cilindro olio principale: Φ100 mm × Φ70 × 1000
• Cilindro di trasporto: Φ180 mm × 1000
• Motore elettrico: 55 kW | 75 kW

Domande frequenti

• Differenza rispetto agli impianti a secco: gli impianti a secco aggiungono acqua all'ugello aumentando polvere e rimbalzo; gli impianti umidi usano calcestruzzo premiscelato per legami più forti e meno polvere.
• Produzione oraria: le macchine commerciali per spruzzo umido forniscono tipicamente 10–40 m³/h in base alla dimensione dei cilindri e all'allestimento di cantiere.
• Principali parti soggette a usura: ugelli in gomma, piastre d'usura, anelli di taglio e manicotti di alimentazione — tenere kit di ricambi in cantiere.

Specifiche tecniche

• Modelli: YG-3016, YG-4016
• Dimensioni (L×W×H): 7770×2460×3180 mm (YG-3016); 7880×2460×3380 mm (YG-4016)
• Peso nominale: 14 T (YG-3016), 15 T (YG-4016)
• Potenza motore: 85 kW (YG-3016), 103 kW (YG-4016)
• Portata di spruzzo: altezza 16 m; larghezza 25 m; rotazione braccio 310°; rotazione ugello 360°
• Portata di pompaggio: 30 m³/h (YG-3016) / 40 m³/h (YG-4016)
• Capacità tramoggia: 0,4 m³; tubo calcestruzzo Φ90 mm; ugello Φ50 mm
• Pressione di scarico calcestruzzo: 7,5 MPa; pompa acceleratore max 1,8 MPa
• Trasmissione & pompa: pompaggio idraulico doppio-cilindro; cilindro principale Φ100 mm × Φ70 × 1000; cilindro di trasporto Φ180 mm × 1000
• Opzioni motore elettrico: 55 kW / 75 kW
