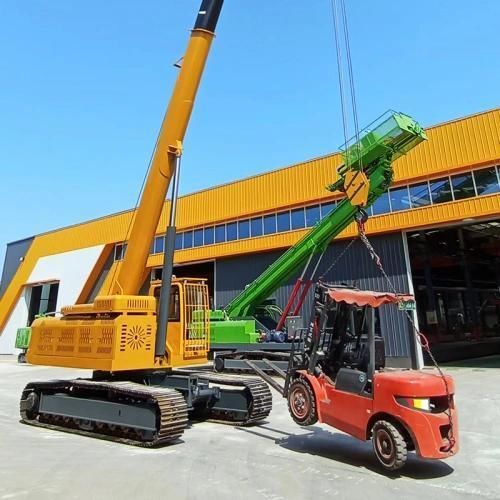

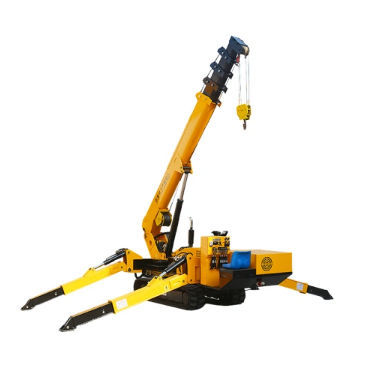

Mini gru cingolato YG series

telescopicoper facciate di edificiper uso in interni ed esterni

Panoramica
Le mini gru cingolate (spider) della serie YG sono progettate per sollevamenti in spazi ristretti, interni e su coperture leggere dove le gru a braccio standard non possono operare. I modelli coprono capacità di sollevamento da 3 t a 8 t e hanno dimensioni di trasporto compatte che consentono il passaggio attraverso porte singole e ascensori di carico. Le configurazioni a doppia alimentazione (diesel + elettrico) e i comandi remoti wireless permettono operazioni interne a basse emissioni e riducono il lavoro in cantiere.

Usi principali

• Installazione di facciate continue e pannelli di vetro con sistemi di movimentazione a vuoto
• Lavori interni, sotterranei e in spazi confinati dove gli spazi liberi e i carichi al suolo limitano le gru convenzionali
• Montaggio di strutture in acciaio e lavori in copertura dove peso della macchina e trasportabilità compatta sono critici
• Manutenzione municipale, aeroportuale e in aree pubbliche ad alto traffico pedonale che richiedono rapido dispiegamento e ingombro ridotto

Modelli disponibili

• YG-3 — 3 t
• YG-5 — 5 t
• YG-8 — 8 t

Configurazioni e opzioni

• Sistemi di alimentazione: doppia alimentazione standard (diesel + elettrico); opzioni motore e cablaggio per tensione/frequenza locale
• Accessori: jib ausiliari (circa 2–5 m) e cestelli di lavoro (1,35 m o 1,8 m)
• Sicurezza & controlli: limitatori di coppia con display LCD, allarmi anti-ribaltamento, arresto di emergenza, monitoraggio intelligente carico/raggio e comando remoto wireless
• Modalità operative: funzionamento manuale e marcia manuale standard; comando remoto e cabina operatore disponibili per i modelli maggiori

Spedizione e imballaggio
I modelli da 3 t sono spesso a stock e possono essere containerizzati in modo efficiente: circa 5–6 unità YG-3 imballate per 40HQ; per le classi da 5 t si possono caricare meno unità per container.

Produzione e tempi
I modelli standard da 3 t sono spesso pronti per spedizione immediata. Le unità da 5 t, 8 t e le versioni personalizzate o verniciate richiedono generalmente un breve tempo di produzione (esempio: 5–7 giorni per alcune varianti non a stock).

Riepilogo dei parametri

• YG-3: Capacità 3 t; Raggio operativo max 8,83 m × 0,15–0,2 t; Altezza di sollevamento max 9,9 m × 0,7 t; Velocità verricello 0–8 m/min (4 funi); Fune φ8 mm ×45 m; Braccio 5 sezioni pentagonale; Lunghezza braccio 3,1–9,2 m / 20 s; Angolo braccio 0°–78° / 13 s; Rotazione 0–360° / 60 s; Traslazione idraulica / 0–2,5 km/h; Pendenza (25°) 36%; Trasporto 2950 × 980 × 1560 mm; Peso ~2.700 kg
• YG-5: Capacità 5 t; Raggio max 14 m ×0,5 t; Altezza max 16,8 m; Velocità verricello 12 m/min; Fune Φ11 mm ×80 m; Braccio 5 sezioni; Lunghezza braccio 12,3 m / 54 s; Rotazione 0–360° / 38 s; Traslazione idraulica / 0–2,5 km/h; Trasporto 5000 × 1500 × 1900 mm; Peso ~6.200 kg
• YG-8: Capacità 8 t; Raggio max 16,5 m; Altezza max 18 m; Velocità verricello 12 m/min; Fune Φ11 mm ×80 m; Braccio 5 sezioni; Lunghezza braccio 12,3 m / 54 s; Rotazione 0–360° / 38 s; Traslazione idraulica / 0–2,5 km/h; Trasporto 5000 × 1600 × 2180 mm; Peso ~7.200 kg

Caso reale
Un'unità da 3 t con doppia alimentazione ha risolto un sollevamento interno con passaggi di ≈1,1 m e limiti di carico al suolo. L'alimentazione elettrica ha permesso operazioni senza emissioni in interno, il controllo remoto ha ridotto il personale necessario e il jib ha accelerato il posizionamento rispetto a soluzioni con gru più grandi. Il caso evidenzia inoltre l'efficienza di containerizzazione delle unità da 3 t.

FAQ

• Dimensioni cassa & capacità container: massa lorda di un YG-3 imballato ≈ 3.200 kg; un 40HQ può contenere circa 5–6 unità YG-3 o ~2 unità YG-5 (indicativo)
• Sistemi di sicurezza: arresto d'emergenza, avvisi anti-ribaltamento, limitatori di coppia con visualizzazione raggio/carico e allarmi pressione stabilizzatori
• Tempi: modelli 3 t standard spesso a stock; varianti 5–8 t e personalizzate richiedono diversi giorni

Specifiche tecniche

• Modelli: YG-3, YG-5, YG-8
• Capacità di sollevamento: 3 t / 5 t / 8 t
• Raggio operativo massimo: fino a 16,5 m (a seconda del modello)
• Altezza massima di sollevamento (sopra il terreno): fino a 18 m
• Braccio: telescopico 5 sezioni, struttura pentagonale
• Velocità verricello: 0–8 m/min (YG-3); 12 m/min (YG-5 & YG-8)
• Cavo: φ8 mm ×45 m (YG-3); Φ11 mm ×80 m (YG-5 & YG-8)
• Rotazione: 0–360° continua
• Traslazione: motori idraulici; velocità 0–2,5 km/h
• Capacità in pendenza: (25°) 36%
• Operazione: manuale standard; controllo remoto e cabina opzionali
• Alimentazione: doppia (diesel + elettrico) standard; opzioni regionali
