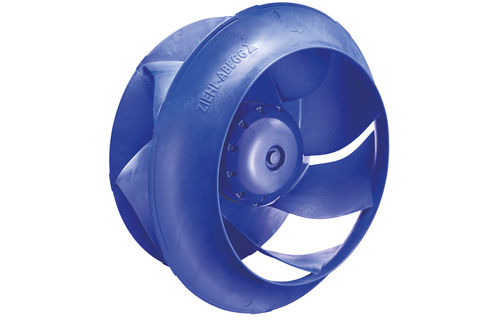

Elica a flusso assiale ZAvblue

a basso livello di rumore

Panoramica
ZAvblue è una girante libera progettata per ventilazione ad alto volume in condizioni di flusso assiale e in spazi di installazione ristretti. L'altezza totale compatta è conforme agli standard di mercato per consentire una sostituzione diretta e, in alcuni casi, permette l'uso di dimensioni inferiori senza perdita di prestazioni. Il progetto riduce le perdite d'aria, di rendimento e di deviazione in condizioni di flusso assiale.

Specifiche del prodotto
Girante libera con 7 pale curve rovesce e scanalate, disponibile nei diametri 175–630 mm. Girante in materiale composito. Bocca d'ingresso opzionale in plastica. Portata a bocca libera fino a circa 19.000 m³/h e aumento massimo della pressione statica fino a 800 Pa. Moduli GR disponibili per integrazione compatta nelle applicazioni cliente con alimentazione aria orizzontale o verticale.

Caratteristiche e particolarità
Elevate portate volumetriche, alto rendimento e bassi livelli di potenza acustica ottenuti tramite la geometria tridimensionale delle pale con uscita diagonale e riduzione del tono di rotazione. Adatta per applicazioni a bassa pressione e spazi di montaggio ristretti. La serie completa è conforme a ErP 2015, inclusa la tecnologia AC.

Concetti motore

• Motori a rotore esterno EC: tecnologia ECblue con controller integrato tarato sul ventilatore
• Motori a rotore esterno AC

Applicazioni (selezionate)

• Ventilazione (applicazioni a bassa pressione, spazi di installazione ristretti)
• Ventilazione residenziale
• Pompe di calore
• Data center e raffreddamento telecomunicazioni
• Refrigerazione di processo e industriale

Specifiche tecniche

• Modello/serie: ZAvblue
• Girante: libera, 7 pale curve rovesce scanalate
• Materiale: materiale composito
• Diametri disponibili: 175–630 mm
• Bocca d'ingresso opzionale: plastica
• Portata (bocca libera): circa 19.000 m³/h
• Aumento massimo della pressione statica: fino a 800 Pa
• Tecnologie motore: AC; EC (ECblue con controller integrato)
• Vantaggi progettuali: design compatto con altezza totale conforme allo standard di mercato per sostituzione diretta; ridotte perdite d'aria/prestazioni/deviazione in flusso assiale
• Acustica: bassi livelli di potenza acustica grazie alla geometria 3D delle pale con uscita diagonale e riduzione del tono di rotazione
• Installazione: moduli GR per installazione compatta (alimentazione aria orizzontale e verticale)
