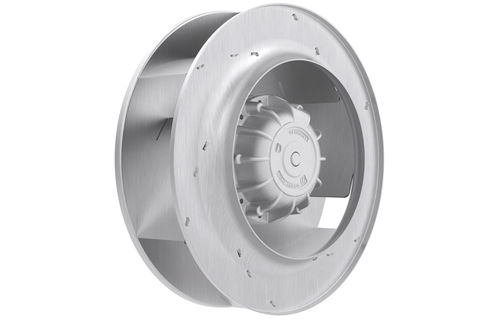

Elica a flusso radiale M series

resistente alle alte temperatureATEXin alluminio

Panoramica
Le giranti centrifughe della serie M con girante in alluminio sono particolarmente versatili e adatte a diverse applicazioni, ad esempio in presenza di elevate sollecitazioni meccaniche o alte temperature. Possono essere impiegate in climatizzazione e refrigerazione, in ambito ferroviario o in impianti di essiccazione. La geometria della girante consente l'uso sia come girante libera sia in una cassa a spirale, permettendo il conseguimento di alte pressioni statiche in combinazione con motori a 2 poli.

Specificazione del prodotto
Le giranti motorizzate a semplice aspirazione, a pale curve rovesce, della serie M sono destinate all'uso senza cassa a coclea. Disponibili nelle dimensioni costruttive da 225 a 500 mm. Consentono portate fino a 5.500 m³/h e pressioni statiche fino a 2.100 Pa.

Caratteristiche e particolarità

• Gamma versatile con diverse larghezze della ruota per applicazioni con elevate esigenze meccaniche, come il settore ferroviario o le alte temperature negli impianti di essiccazione.
• Disponibili solo come giranti motorizzate, non ventilatori con cassa.
• Idonee per carichi meccanici elevati e temperature operative elevate.
• Disponibili anche con certificazione ATEX e IECEx per atmosfere potenzialmente esplosive.

Concetti motore

• Motori a rotore esterno: tecnologia AC

Versione antideflagrante

• Disponibile in sette dimensioni (315 – 630 mm)
• Finitura superficiale antistatica grazie a verniciatura a polvere nera (RAL 9005)

Protezione antiesplosione: dettagli aggiuntivi

• Disponibili solo come giranti motorizzate, non ventilatori con cassa
• Classe di temperatura T3/T4
• Gruppo di apparecchiatura IIB
• Motore a rotore esterno (AC)
• EPL: Gb / Gc
• Zona 1 / Zona 2
• Tipo di protezione d'innesco motore: Ex eb
• Tipo di protezione d'innesco ventilatore: Ex h (sicurezza costruttiva “c”)
• Temperature ambientali ammissibili: -20 a +40/+60 °C
• Temperatura ammissibile della girante: fino a +80 °C
• Certificati: ATEX (e opzioni IECEx disponibili)

Applicazioni

• Climatizzazione e refrigerazione
• Impiego ferroviario
• Impianti di essiccazione
• Altre applicazioni con elevate esigenze meccaniche e/o temperature alte

Caratteristiche tecniche / specifiche

• Tipo di prodotto: Girante motorizzata a semplice aspirazione, a pale curve rovesce (girante motore RH)
• Materiale girante: Alluminio
• Dimensioni standard: 225 mm – 500 mm (panoramica della serie)
• Dimensioni per atmosfere esplosive: 315 mm – 630 mm (versione antideflagrante)
• Portata volumetrica massima: fino a 5.500 m³/h
• Pressione statica massima: fino a 2.100 Pa
• Tecnologia motore: Motori a rotore esterno, AC
• Design: Girante libera e compatibile con cassa a spirale per alte pressioni statiche
• Classe di temperatura (versioni antideflagranti): T3 / T4
• Gruppo di apparecchiatura (versioni antideflagranti): IIB
• EPL (versioni antideflagranti): Gb / Gc
• Zone (versioni antideflagranti): Zona 1 / Zona 2
• Protezione d'innesco motore (versioni antideflagranti): Ex eb
• Protezione d'innesco ventilatore (versioni antideflagranti): Ex h (sicurezza costruttiva “c”)
• Intervallo di temperatura ambiente (versioni antideflagranti): -20 °C a +40 / +60 °C (a seconda della configurazione)
• Classificazione di temperatura della girante: fino a +80 °C
• Finitura superficiale (versioni antideflagranti): Verniciatura a polvere antistatica (nero RAL 9005)
• Certificati: ATEX (e opzioni IECEx per atmosfere esplosive)
