Ventilatore centrifugo WR series

canalizzabiledi circolazione di ariacon motore elettrico

Panoramica

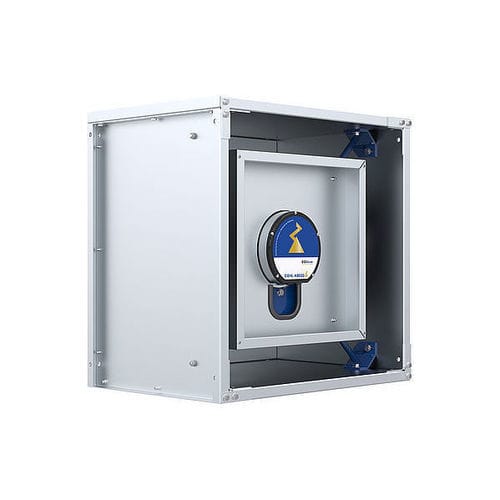

Lo ZAcube è un sistema modulare di moduli ventilanti impilabili con Premium Optimizer integrato, progettato per creare formazioni di ventilatori modulari di varie forme e dimensioni. I moduli sono autoportanti e possono essere impilati fino a cinque livelli. Il montaggio manuale è agevole grazie a viti di collegamento standard e dispositivi di connessione semplici. Superfici lisce e assenza di spigoli vivi facilitano la pulizia. Il progetto si adatta alle dimensioni di filtri comuni ed è efficiente in termini di spazio e costi nella fase di progettazione.

Specifiche del prodotto
Sistema di moduli ventilanti impilabili con Premium Optimizer integrato per migliorare il profilo di flusso in uscita dal modulo e ridurre le emissioni acustiche. I moduli contengono ruote ZAbluefin a libera rotazione per alta efficienza del sistema o ruote Cpro per massime prestazioni con diametri delle giranti da 315 a 560 mm. Giranti in materiale composito ZAmid ad alte prestazioni. Portata volumetrica (scarico libero) fino a circa 17.500 m³/h; aumento massimo di pressione statica fino a 2.100 Pa. I moduli sono progettati per una facile movimentazione e per creare configurazioni di alimentazione d'aria orizzontale in apparecchiature RLT o per l'ammodernamento di unità più vecchie.

Proprietà e caratteristiche speciali
Il Premium Optimizer integrato migliora il profilo di flusso all'uscita del modulo, aumentando le prestazioni di ventilazione e riducendo il rumore. Fornisce un flusso omogeneo ai componenti a valle, consentendo di ridurre le distanze tra ventilatore e componenti successivi. Il design del modulo consente un assemblaggio rapido e semplice delle configurazioni di ventilazione. I moduli possono essere impilati fino a cinque livelli e possono funzionare in parallelo. Superfici lisce e assenza di spigoli vivi, insieme a un sistema a scatto sul Premium Optimizer, garantiscono un'ottima accessibilità per la pulizia per soddisfare rigorosi requisiti igienici. Ogni ZAcube è fornito con viti di collegamento standardizzate per un semplice accoppiamento. La flangia perimetrale permette di sigillare i moduli tra loro per un funzionamento senza perdite. Il design ottimizzato nello spazio facilita trasporto e movimentazione.

Concetti motore

• Motori a rotore esterno
• Tecnologia ECblue: controller integrato tarato sul ventilatore

Modelli disponibili (selezione nella scheda prodotto)

• WR31I-ZID.DC.CR — Article no.: 118645/H011
• WR31C-ZID.DG.CR — Article no.: 118643/H011
• WR35I-ZID.DC.CR — Article no.: 118646/H011
• WR35I-ZID.DG.CR — Article no.: 118647/H011
• WR40I-ZID.GG.CR — Article no.: 118648/H011
• WR40C-ZID.GG.CR — Article no.: 118644/H011
• WR40I-ZID.GG.CR — Article no.: 118650/H012
• WR40C-ZID.GG.CR — Article no.: 118649/H012
• WR45I-ZID.GG.CR — Article no.: 118651/H012
• WR50I-ZID.GL.CR — Article no.: 118652/H012
• WR50I-ZID.GL.CR — Article no.: 118655/H013
• WR50C-ZID.GL.CR — Article no.: 118653/H013
• WR56I-ZID.GL.CR — Article no.: 118656/H013
• WR56I-ZID.GQ.CR — Article no.: 118657/H013
• WR56C-ZID.GQ.CR — Article no.: 118654/H013

Caratteristiche / specifiche tecniche

• Tipo: Sistema modulare di moduli ventilanti impilabili con Premium Optimizer integrato
• Impilamento: fino a 5 livelli
• Tipi di ruote: ruote ZAbluefin a libera rotazione (massima efficienza del sistema) o Cpro (massime prestazioni)
• Dimensioni giranti disponibili: 315 mm, 355 mm, 400 mm, 450 mm, 500 mm, 560 mm
• Materiale girante: materiale composito ZAmid (alte prestazioni)
• Portata volumetrica (scarico libero): fino a circa 17.500 m³/h
• Aumento massimo della pressione statica: fino a 2.100 Pa
• Concetto motore: motori a rotore esterno; tecnologia ECblue con controller integrato tarato sul ventilatore
• Montaggio: montaggio manuale con viti di collegamento standard; moduli autoportanti (non sono necessari rinforzi aggiuntivi)
• Igiene / manutenzione: superfici lisce, assenza di spigoli vivi, sistema a scatto per il Premium Optimizer per una pulizia e accessibilità semplici
• Tenuta: la flangia perimetrale consente di sigillare i moduli per un funzionamento senza perdite
• Applicazione: alimentazione d'aria orizzontale in apparecchiature RLT e ammodernamento di unità più datate
