Elica a basso livello di rumore C series

in alluminioATEXin acciaio

Presentazione
ZIEHL-ABEGG fornisce una gamma modulare di giranti e ventilatori per applicazioni di ventilazione e trattamento aria. La Serie C è disponibile in lamiera d'acciaio o in versione ATEX e può essere abbinata a motori standard o ad elevata efficienza. Diametri disponibili: 225–1.120 mm, adatti a diverse posizioni di installazione e apparecchi del cliente.

Specificazione prodotto

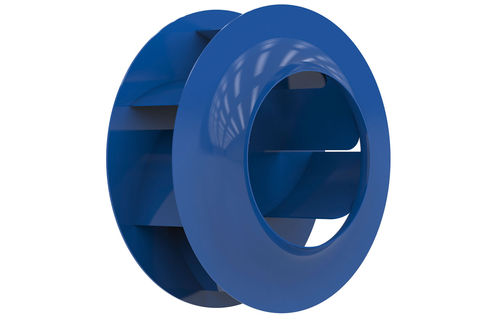

Girante libera con 7 pale curve rovesce nelle dimensioni costruttive da 225 a 1.120 mm. Girante in lamiera d'acciaio con rivestimento a polveri come protezione superficiale. Versioni con mozzo (taper-lock o mozzo fisso) e bocca d'aspirazione con dispositivo opzionale per la misura della portata volumetrica. Portate fino a ca. 110.000 m³/h (bocca libera). Possibile aumento di pressione statica fino a max. 2.500 Pa. Moduli GR per montaggio compatto in applicazioni/apparecchi del cliente per convogliamento aria orizzontale e verticale. Ventilatori ER per montaggio incassato per utilizzi con smorzamento delle vibrazioni nelle centrali di climatizzazione con convogliamento orizzontale dell'aria.

Caratteristiche e opzioni
Girante con diffusore rotante senza pale per elevati rendimenti e buone caratteristiche acustiche. Disponibile anche in versione ATEX (a prova d'esplosione). Girante in alluminio opzionale per impiego con motori a rotore esterno.

Concetti motore
Motori a rotore interno:

• PMblue (EC): motore a magneti permanenti con controller integrato
• AMblue (AC): motore asincrono con controller integrato
• Tecnologia AC

Motori a rotore esterno:

• ECblue (EC): tecnologia EC con controller integrato tarato sul ventilatore
• Tecnologia AC

Versione antideflagrante (estratto)
Disponibile in 13 misure (225–1.120 mm). Versioni ZAmotbasic. Sette pale curve all'indietro. Verniciatura a polvere antistatica (nero RAL 9005). Disponibile solo in versione ER e solo in posizione di montaggio H. Girante con mozzo disponibile separatamente. Classe di temperatura T4. Gruppo d'apparecchi IIB. EPL: Gb/Gc. Zone d'impiego: Zona 1 / 2. Protezione motore all'avviamento: Ex db / Ex db eb. Protezione ventilatore all'avviamento: Ex h (sicurezza costruttiva «c»). Temperature ambientali: −20 a +40/+60 °C. Temperatura girante fino a +80 °C. Certificati: ATEX, IECEx.

Specifiche tecniche

• Gamma diametri girante: 225 a 1.120 mm
• Numero di pale: 7 pale curve rovesce (girante libera)
• Materiale girante: lamiera d'acciaio (verniciatura a polvere antistatica); opzione ATEX; girante in alluminio per motori rotore esterno
• Opzioni mozzo: Taperlock o mozzo fisso; girante con mozzo disponibile separatamente
• Bocca aspirante: opzione con dispositivo di misura della portata volumetrica
• Portata massima: fino a 110.000 m³/h (bocca libera)
• Aumento massimo di pressione statica: fino a 2.500 Pa
• Design disponibili: moduli GR (montaggio compatto, convogliamento orizzontale/verticale), ventilatori ER incassati (smorzamento vibrazioni)
• Tecnologie motore: EC PMblue, AC AMblue, AC, EC ECblue (rotore esterno)
• Versioni antideflagranti: misure 225–1.120 mm, T4, Gruppo IIB, EPL Gb/Gc, Zone 1/2, protezioni Ex db / Ex db eb / Ex h, certificati ATEX & IECEx
• Temperatura ambiente (EX): −20 a +40/+60 °C; temperatura girante fino a +80 °C
