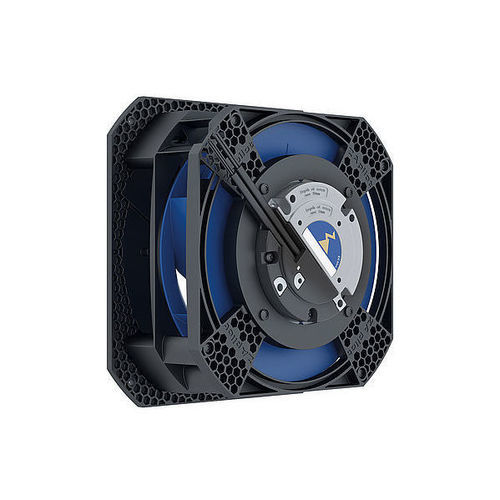

Ventilatore centrifugo ZApilot

con motore ECin compositoindustriale

Panoramica
Il sistema di ventilazione ZApilot indirizza i flussi d'aria per convertire la pressione dinamica in pressione statica tramite alette di guida integrate e un diffusore fisso. Il concetto modulare è progettato per installazioni compatte nelle applicazioni cliente e garantisce fino al 10% di efficienza in più rispetto agli standard del mercato, con livelli sonori molto bassi.

Specifiche del prodotto
Moduli ventilanti con alimentazione d'aria integrata per installazione orizzontale e verticale. I moduli contengono l'elica libera ZAvblue con 7 palette curva all'indietro, in diametri da 175 mm a 250 mm. Elica in materiale composito ad alte prestazioni. Portata aria in condizioni libere circa 1.600 m³/h; incremento massimo di pressione statica fino a 1.000 Pa possibile.

Proprietà e caratteristiche speciali

• Alette di guida integrate per ridurre la turbolenza e diffusore verticale per ampliare la sezione di flusso
• Conversione della pressione dinamica in pressione statica che consente fino al 10% in più di efficienza rispetto agli standard
• Ugello d'ingresso integrato con possibilità di montare una griglia di protezione lato aspirazione
• Moduli compatti per installazioni su misura del cliente, gestione plug-and-play
• Funzionamento silenzioso

Concetti motore

• Motori a rotore esterno
• Tecnologia ECblue: controller integrato specifico per il ventilatore

Specifiche tecniche

• Serie / nome prodotto: ZApilot
• Elica: ZAvblue, elica libera con 7 palette curve all'indietro
• Diametro elica: 175–250 mm
• Materiale elica: materiale composito ad alte prestazioni
• Portata (soffiaggio libero): ca. 1.600 m³/h
• Incremento massimo di pressione statica: fino a 1.000 Pa
• Alimentazione d'aria: moduli per alimentazione orizzontale e verticale
• Componenti integrati: alette di guida, diffusore verticale, ugello d'ingresso integrato
• Efficienza: fino al 10% superiore agli standard di mercato (conversione pressione dinamica→statica)
• Tecnologia motore: motori a rotore esterno, ECblue con controller integrato
• Installazione / gestione: moduli compatti per applicazioni cliente, opzione griglia di protezione lato aspirazione, plug-and-play
• Acustica: funzionamento silenzioso
