Soffiante d'aria P

centrifugamacchinaper imballaggi

Panoramica

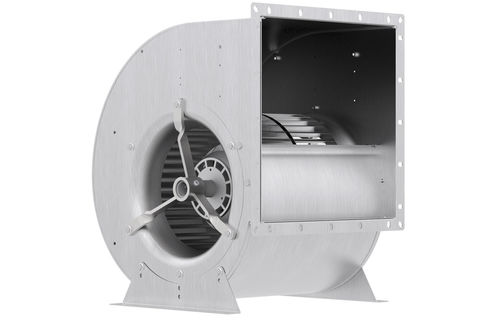

ZIEHL-ABEGG serie P convoglia il flusso d'aria tramite ventilatori centrifughi in carter a aspirazione singola o doppia con pale curve in avanti. Progettata per un funzionamento energeticamente ottimizzato in carter a spirale, la gamma garantisce elevata efficienza e integrazione semplice negli impianti specifici.

Specificazione prodotto
Ventilatori centrifughi a aspirazione singola o doppia in carter a spirale standard con pale curve in avanti. Disponibili nelle dimensioni costruttive 200–450 mm, con portate fino a 21.000 m³/h e pressioni statiche fino a 1.000 Pa.

Caratteristiche e particolarità

• Elevata densità di potenza grazie al design aerodinamico delle pale.
• Alto numero di pale per ridurre i rumori tonali e ottenere un comportamento acustico confortevole.
• Carter a spirale con flangia di mandata e staffa di fissaggio per un montaggio agevole.

Concetti motore

• Motori a rotore esterno: tecnologia AC

Versione antideflagrante

• Disponibile in sette dimensioni (200–400 mm)
• Classe termica T3/T4
• Gruppo di attrezzatura IIB
• Motore a rotore esterno (AC)
• EPL: Gb / Gc
• Adatto per Zona 1 / 2
• Tipo di protezione di accensione motore: Ex eb
• Tipo di protezione di accensione ventilatore: Ex h (sicurezza costruttiva c)
• Intervallo di temperatura ambiente: -20 a +40 / +60 °C (a seconda della configurazione)
• Temperatura massima girante fino a +80 °C
• Certificazioni: ATEX

Applicazioni

• Motori industriali e sistemi di trasmissione
• Macchine per imballaggio e produzione
• Postazioni in camere bianche e locali tecnici

Specifiche tecniche (sintesi)

• Famiglia di prodotto: serie P (ventilatori centrifughi / ventilatori in carter)
• Tipo di pale: pale curve in avanti
• Carter: carter a spirale con flangia di mandata e staffa di fissaggio
• Dimensioni disponibili: 200–450 mm (varianti antideflagranti 200–400 mm)
• Portata massima: fino a 21.000 m³/h
• Pressione statica massima: fino a 1.000 Pa
• Concetto motore: motori a rotore esterno (tecnologia AC)
• Specifiche antideflagranti: T3/T4; gruppo IIB; EPL Gb / Gc; Zone 1/2; motore Ex eb; ventilatore Ex h (sicurezza costruttiva c)
• Temperatura ambiente di esercizio: tipicamente -20 a +40 / +60 °C (a seconda della configurazione)
• Temperatura ammissibile girante: fino a +80 °C (versioni antideflagranti)
