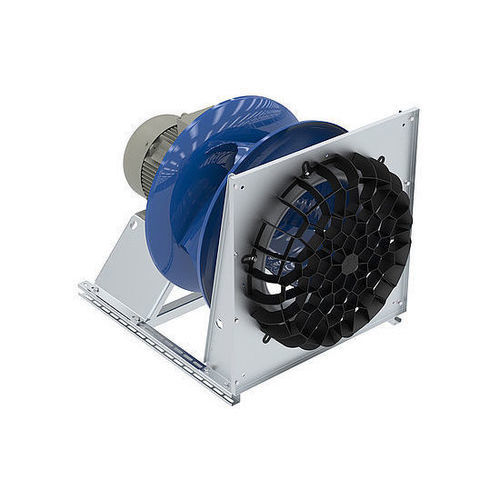

Griglia di ventilazione a nido d'ape ZAflow

silenziosa

Panoramica
ZAflow è una griglia di ingresso per ventilatori centrifughi che utilizza una struttura esagonale leggera ispirata ai nidi d'api, sviluppata da ZIEHL-ABEGG, per ottimizzare il flusso d'aria verso il girante. In installazioni confinate ZAflow riduce le turbolenze in ingresso sul lato aspirazione e può abbassare le emissioni acustiche complessive.

Specifiche del prodotto
ZAflow migliora le condizioni di flusso verso il girante quando si verificano difetti in aspirazione. Ottimizzando il flusso in ingresso al ventilatore, ZAflow può ridurre i livelli acustici del sistema di ventilazione completo; in molte installazioni si osservano miglioramenti tipici di 3–6 dB sul livello sonoro complessivo. Se non si riscontra miglioramento, l'installazione del ventilatore fornisce già condizioni di ingresso adeguate e ZAflow non è necessario. ZAflow è progettato per un montaggio semplice e rapido come soluzione di retrofit o in nuove installazioni.

Caratteristiche e particolarità

• Migliora il flusso lato aspirazione per ridurre il rumore in situazioni di installazione confinata
• ZAflow S soddisfa i requisiti di protezione dal contatto secondo DIN EN ISO 13857 Tabella 4 (ZAflow M: protezione dal contatto non applicabile)
• Facile da installare a retrofit nei sistemi ventilanti esistenti e semplice da maneggiare durante il montaggio

Selezione del modello
I modelli disponibili coprono i gruppi di dimensioni riferiti: 175 / 190 / 200 e 220 / 225 / 250 mm. Il cursore nella scheda prodotto mostra un minimo di 175 mm e un massimo di 220 mm. Esistono due varianti: ZAflow S (conformità protezione dal contatto) e ZAflow M (protezione dal contatto non applicabile).

Specifiche tecniche

• Funzione: griglia di ingresso/guida per ventilatori centrifughi per migliorare il flusso di aspirazione verso il girante
• Miglioramento acustico: incremento tipico del livello sonoro complessivo circa 3–6 dB in molte installazioni
• Applicazione: efficace in installazioni confinate dove si verificano difetti di ingresso
• Retrofit: adatto per retrofit in sistemi esistenti; montaggio semplice e rapido
• Varianti: ZAflow S (soddisfa DIN EN ISO 13857 Tabella 4 protezione dal contatto) e ZAflow M (protezione dal contatto non applicabile)
• Gruppi di dimensioni: 175 / 190 / 200 mm e 220 / 225 / 250 mm (cursore min 175 mm — max 220 mm visualizzato)
• Compatibilità: destinato a ventilatori centrifughi e componenti di sistema (esempi: ZAbluefin, ZAvblue, ZApilot e vari moduli motore)
• Nota diagnostica: l'assenza di miglioramento misurato indica che le condizioni di ingresso originali erano già adeguate
