Soffiante d'aria R series

radialecentrifugaper HVAC

Panoramica

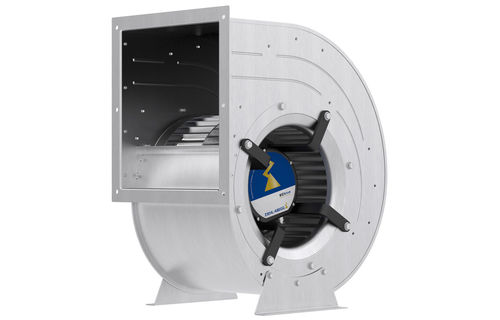

Ventilatori centrifughi radiali EC ZIEHL-ABEGG Serie R in una carcassa a coclea ottimizzata con pale curve in avanti. Disponibili in versioni a aspirazione singola e doppia, indicati per HVAC, raffreddamento di apparecchiature e sistemi di estrazione. Progettazione ottimizzata dal punto di vista energetico con buone caratteristiche acustiche.

Descrizione dettagliata
La Serie R presenta una carcassa a coclea e un elevato numero di pale anteriori. La geometria è ottimizzata per il funzionamento in carcassa a coclea al fine di garantire elevata efficienza e ridurre il rumore tonale delle pale. Sono disponibili diverse dimensioni e punti di prestazione a seconda della versione.

Costruzione e montaggio

• Carcassa in lamiera a coclea (galvanizzata).
• Flangia di mandata e staffa di fissaggio per montaggio diretto.
• Versioni ad aspirazione singola (un lato) e ad aspirazione doppia (due lati).

Prestazioni e dimensioni

• Dimensioni (esempi): aspirazione singola 180–450 mm, aspirazione doppia 250–450 mm (altre misure disponibili).
• Portate volumetriche fino a ca. 9.000 m³/h (a seconda della versione).
• Pressioni statiche fino a ca. 1.100 Pa (a seconda della versione).

Tecnologia motore e elettronica

• Motori a rotore esterno EC.
• Tecnologia ECblue con controller integrato tarato sul ventilatore.

Caratteristiche e particolarità

• Elevata densità di potenza volumetrica ed efficienza energetica.
• Riduzione del rumore tonale grazie all'elevato numero di pale.
• Carcassa con flangia di mandata e staffa di fissaggio.
• Versioni adatte ad applicazioni industriali e HVAC.

Applicazioni

• Sistemi HVAC e unità di trattamento aria.
• Raffreddamento di apparecchiature e componenti elettronici.
• Sistemi di estrazione e ventilazione.
• Macchine per imballaggio e linee di produzione.
• Moduli di ventilazione per camere bianche e postazioni di lavoro.

Caratteristiche / specifiche tecniche

• Tipo: ventilatore centrifugo (radiale) EC in carcassa a coclea.
• Materiale carcassa: lamiera galvanizzata (carcassa a coclea).
• Dimensioni nominali: esempi 180–450 mm (aspirazione singola), 250–450 mm (aspirazione doppia).
• Portata volumetrica: fino a ~9.000 m³/h (a seconda della versione).
• Pressione statica: fino a ~1.100 Pa (a seconda della versione).
• Montaggio: su flangia di uscita o con staffe di fissaggio.
• Girante: pale curve in avanti, alto numero di pale per basso rumore.
• Azionamento: motori EC a rotore esterno con ECblue e controller integrato.
