Ventilatore centrifugo ZAbluefin

canalizzabilecon motore asincronocon motore brushless

Panoramica ZAbluefin è un girante centrifugo di nuova generazione progettato per applicazioni industriali e HVAC che richiedono alta efficienza e basso rumore. Disponibile in ZAmid® (composito ad alte prestazioni), alluminio e acciaio, integra una geometria delle pale biomimetica 3D, bordo d'attacco biomimetico e bordo di uscita a V dentellato per ottimizzare il flusso e ridurre la radiazione sonora.

Punti chiave ZAbluefin è un girante libero centrifugo con cinque pale curvate all'indietro. Offre un miglioramento dell'efficienza del sistema (fino a +7% rispetto ai progetti precedenti), riduzione della potenza sonora e radiazione diffusa. Ampia gamma di dimensioni e concetti motore. Disponibili versioni certificate ATEX / IECEx per atmosfere esplosive.

Progettazione e acustica Il profilato 3D biomimetico, la geometria torsionata delle pale e la superficie ondulata migliorano l'omogeneità del flusso e favoriscono la radiazione sonora diffusa, riducendo il rumore percepito in installazioni canalizzate o a ventilazione libera.

Versioni

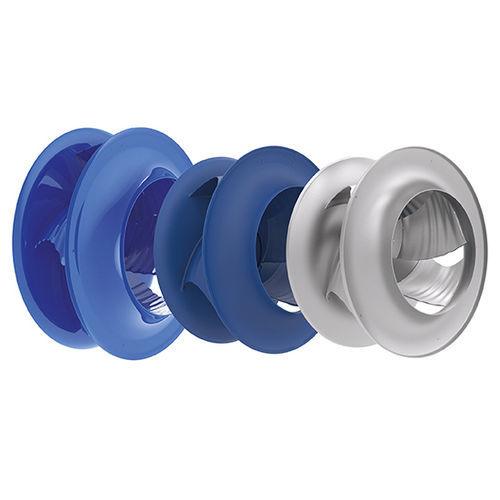

• ZAbluefin in ZAmid® — girante in composito ad alte prestazioni che combina materiale avanzato e concetto di pala per massima efficienza e riduzione della potenza sonora.
• ZAbluefin in alluminio — girante in alluminio adatto ad applicazioni con requisiti di igiene o protezione antincendio, con buona efficienza e caratteristiche acustiche favorevoli.
• ZAbluefin in acciaio — girante in lamiera d'acciaio con trattamento a polvere, disponibile in grandi diametri per portate d'aria elevate.

Concetti motore

• Motori a rotore esterno: ECblue (classe di efficienza IE5)
• Motori a rotore interno: PMblue (motore a magneti permanenti con controllo integrato), tecnologia AC (IE3 / IE4), AMblue (motore asincrono con controllo integrato)

Applicazioni Idoneo per HVAC (unità di trattamento aria), data center, raffreddamento dispositivi, compressori, ventilazione di container, impieghi marini e impianti eolici dove sono richieste efficienza elevata e basso rumore.

Versioni antideflagranti Sono disponibili varianti ZAbluefin per atmosfere potenzialmente esplosive (ATEX / IECEx). Caratteristiche: rivestimento in polvere conduttivo elettricamente (nero RAL 9005), disponibilità come modulo ER (posizione di installazione H solo), classi di temperatura e gruppo di apparecchiatura specifici, omologazioni per Zona 1/2, protezioni motore Ex db / Ex db eb. Classifiche tipiche: classe di temperatura T4, gruppo apparecchiatura IIB, EPL Gb / Gc; intervalli di temperatura e limiti conformi alla certificazione.

Caratteristiche / specifiche tecniche

• Tipo di girante: girante centrifuga libera, 5 pale curvate all'indietro
• Caratteristiche delle pale: profilatura 3D biomimetica, geometria in torsione, bordo d'attacco biomimetico, bordo di uscita a V dentellato, superficie corrugata per radiazione sonora diffusa
• Materiali/versioni: ZAmid® composito, alluminio, lamiera d'acciaio (verniciatura a polvere)
• Dimensioni (ZAmid®): 250–560 mm
• Dimensioni (alluminio): 315–630 mm
• Dimensioni (acciaio): 250–1.120 mm
• Portata (ZAmid®): fino a 19.000 m3/h a tiraggio libero
• Pressione statica max (ZAmid®): fino a 1.800 Pa
• Portata (alluminio): fino a 20.000 m3/h a tiraggio libero
• Pressione statica max (alluminio): fino a 2.000 Pa
• Portata (acciaio): fino a 80.000 m3/h a tiraggio libero
• Pressione statica max (acciaio): fino a 2.100 Pa
• Dimensioni antideflagranti: 12 taglie da 280–1.000 mm
• Specifiche antideflagranti: opzioni ZAmotpremium & ZAmotbasic; rivestimento in polvere elettricamente conduttivo (nero RAL 9005); versione ER solo (posizione H); classe di temperatura T4; gruppo apparecchiatura IIB; EPL: Gb / Gc; Zona 1 / 2; protezioni motore Ex db / Ex db eb; protezione ventilatore Ex h; temperature ambiente secondo configurazione (es. -20 a +40 / +60 °C); temperatura ammessa del girante fino a +80 °C; omologazioni: ATEX, IECEx
• Tecnologie motore disponibili: ECblue (IE5), PMblue, AC IE3/IE4, AMblue
• Optional: ugello d'ingresso con misuratore di portata; unità di ventilazione compatta GR; modulo prestazioni ZApilotXL; griglia ZAflow e altri componenti di sistema
• Applicazioni tipiche: HVAC (AC/UTA), data center, raffreddamento dispositivi, compressori, ventilazione container, applicazioni marine, energia eolica e altre applicazioni industriali/processo
