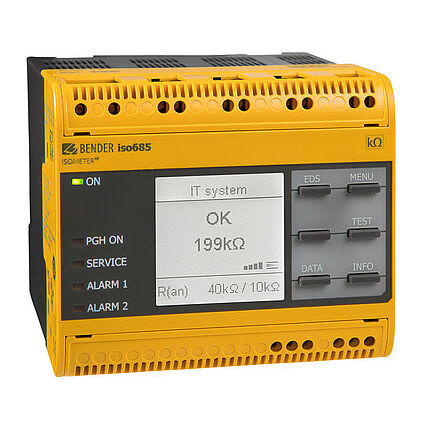

Controllore di isolamento per sistema trifase ISOMETER® iso685-…-P series

a media tensioneper rete ACRS485

Profili di misura predefiniti Misura affidabile di resistenza di isolamento, tensione, capacità e frequenza Web server integrato Modbus TCP/RTU Memoria storica L'ISOMETER® è un dispositivo di monitoraggio dell'isolamento per i sistemi IT in conformità alle norme IEC 61557-8 e IEC 61557-9. È universalmente applicabile in sistemi CA, 3(N)CA, CA/CC e CC. I sistemi in c.a. possono includere carichi estesi alimentati in c.c. (come raddrizzatori, inverter, azionamenti a velocità variabile). In combinazione con i localizzatori di guasti di isolamento della serie EDS44x o con i trasformatori di corrente di misura appropriati, è possibile realizzare un sistema di localizzazione dei guasti di isolamento con l'iso685-...-P. Varianti del dispositivo iso685-D-P: questa variante del dispositivo ISOMETER® iso685-D-P è dotata di un display grafico a cristalli liquidi ad alta risoluzione e di comandi per l'utilizzo diretto delle funzioni del dispositivo. Non può essere combinato con un FP200. iso685-S-P: questa variante del dispositivo ISOMETER® iso685-S-P non dispone né di un display né di comandi operativi. Può essere utilizzato solo in combinazione con l'FP200 e viene azionato tramite questo pannello frontale. Opzione "W": Gli ISOMETER® con e senza display integrato sono disponibili con l'opzione "W" per condizioni climatiche e meccaniche estreme (ISOMETER® iso685W-D-P e iso685W-S-P). Caratteristiche iso685-...-P ISOMETER® per sistemi IT AC con raddrizzatori o inverter collegati galvanicamente e per sistemi IT DC (IT = sistemi scoperti) Adattamento automatico alla capacità di dispersione del sistema esistente Combinazione di AMPPlus e di altri metodi di misura specifici del profilo Due intervalli di valori di risposta regolabili separatamente da 1 kΩ...10 MΩ per Allarme 1 e Allarme 2 Display grafico LC ad alta risoluzione
