Controllore di isolamento DC ISOMETER® isoCHA425HV

RS485Modbus RTU

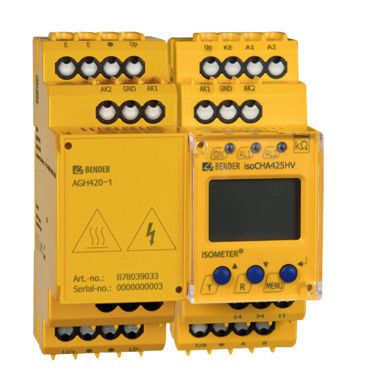

Commutabile tra CCS (Combined Charging System) e CHAdeMO Tensioni nominali fino a 1000 V DC Rilevamento di guasti di isolamento simmetrici e asimmetrici Interfaccia Modbus RTU elettricamente isolata Visualizzazione della posizione del guasto (DC+/DC/bilanciato) L'ISOMETER® isoCHA425HV, in combinazione con il dispositivo di accoppiamento AGH420-1/AGH421-1, monitora la resistenza di isolamento RF per le stazioni di ricarica rapida DC secondo lo standard CHAdeMO o secondo il Combined Charging System (CCS) per intervalli di tensione nominale del sistema compresi tra 0 V DC e 1000 V. Per soddisfare i requisiti degli standard applicabili, è necessario effettuare impostazioni personalizzate dei parametri sull'apparecchiatura per adattarla alle apparecchiature e alle condizioni operative locali. Rispettare i limiti del campo di applicazione indicati nei dati tecnici. Qualsiasi altro uso o uso che vada oltre costituisce un uso improprio. Caratteristiche Monitoraggio della resistenza di isolamento RF delle stazioni di ricarica DC secondo lo standard CHAdeMO o il Sistema di Ricarica Combinata (CCS) CHAdeMO (modalità CHd e CHA): - Capacità di dispersione massima del sistema 1,6 μF per conduttore - Rilevamento di guasti di isolamento nell'intervallo di tensione del sistema da 50 V a 1000 V - Guasti di isolamento unipolari RFU: RFU≤ 100 kΩ: Tempo di risposta ≤ 1 s, 100 kΩ 160 kΩ (200 kΩ): nessun rilevamento (disattivazione) (solo CHd) CCS (modalità dc): - Rilevamento di guasti di isolamento fino a 2 MΩ - Massima capacità di dispersione del sistema Ce: 20 μF - Tempo di risposta tan a Ce ≤ 5 μF o RF ≤ 100 kΩ: ≤ 10 s Misurazione della capacità di dispersione del sistema Ce
