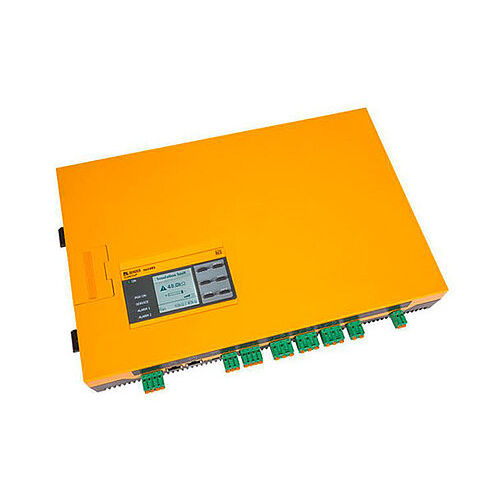

Controllore di isolamento per rete AC ISOMETER® iso1685DP/isoHV1685D

AC/DCDCcon localizzazione dei difetti d’isolamento

Dispositivo di monitoraggio dell'isolamento per sistemi IT AC 1000 V e DC 1500 V Applicazione circuiti principali con convertitori di frequenza collegati Valori di risposta regolabili separatamente 200 Ω...1 MΩ Funzione di visualizzazione e controllo per sistemi di localizzazione dei guasti di isolamento EDS Può essere ampliato per funzionare come sistema di localizzazione dei guasti di isolamento L'ISOMETER® isoxx1685Dx-x25 è utilizzato per il monitoraggio dell'isolamento di sistemi IT estesi. Il metodo di misura appositamente sviluppato monitora la resistenza di isolamento anche nelle installazioni in cui esistono capacità di dispersione verso terra del sistema estremamente elevate a causa dei metodi di soppressione delle interferenze. L'adattamento alle elevate capacità di dispersione del sistema avviene anche automaticamente. L'ISOMETER® iso1685Dxx genera impulsi di corrente di localizzazione necessari per la localizzazione dei guasti di isolamento. Ciò consente di localizzare il guasto di isolamento utilizzando localizzatori di guasti di isolamento installati permanentemente o mobili. Caratteristiche ISOMETER® per sistemi IT AC con raddrizzatori o inverter collegati galvanicamente e per sistemi IT DC (IT = sistemi scoperti) Adattamento automatico alla capacità di dispersione del sistema esistente Combinazione di AMPPlus e di altri metodi di misura specifici del profilo Due intervalli di valori di risposta regolabili separatamente da 1 kΩ...10 MΩ per Allarme 1 e Allarme 2 Display grafico LC ad alta risoluzione Monitoraggio della connessione (monitoraggio delle linee di misura) Autotest automatico del dispositivo Rappresentazione grafica della resistenza di isolamento nel tempo (isoGraph) Memoria storica con orologio in tempo reale (buffer per tre giorni) per la memorizzazione di 1023 messaggi di allarme con data e ora Ingressi e uscite digitali liberamente programmabili Impostazione remota via Internet o Intranet (gateway COMTRAXX®)
