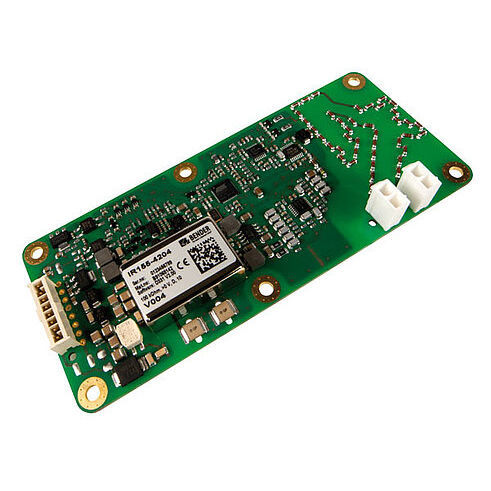

Controllore di isolamento per rete AC ISOMETER® IR155-4203/IR155-4204

AC/DCDC

Dispositivo di monitoraggio dell'isolamento (IMD) per i sistemi di azionamento a corrente continua (sistemi IT) nei veicoli elettrici Misura continua della resistenza di isolamento 0...10 MΩ Monitoraggio dell'isolamento di guasti di isolamento in CA e CC per sistemi scoperti (sistemi IT) 0...1000 V Uscite a prova di cortocircuito per il rilevamento dei guasti e del valore misurato Adatto per sistemi a 12 V e 24 V L'ISOMETER® iso-F1 IR155-4203/-4204 monitora la resistenza di isolamento tra i conduttori HV isolati e attivi di un sistema di azionamento elettrico (Un = DC 0 V...1000 V) e la terra di riferimento (terra del telaio > Kl.31). La tecnologia di misura brevettata viene utilizzata per monitorare le condizioni dell'isolamento sul lato CC e sul lato motore CA del sistema di azionamento elettrico. I guasti agli isolamenti esistenti vengono segnalati in modo affidabile anche in presenza di forti interferenze di sistema, che possono essere causate da processi di controllo del motore, accelerazione, recupero di energia, ecc. Caratteristiche Adatto per sistemi a 12 V e 24 V Autotest automatico del dispositivo Misura continua della resistenza di isolamento 0...10 MΩ - Tempo di risposta < 2 s dopo l'accensione per la prima stima della resistenza di isolamento (SST) - Tempo di risposta < 20 s per la resistenza di isolamento misurata (DCP) Adattamento automatico alla capacità di dispersione del sistema esistente (≤1 μF) Rilevamento di guasti a terra e perdita della linea di terra Monitoraggio dell'isolamento di guasti di isolamento CA e CC per sistemi non scoperti (sistemi IT) 0...1000 V di picco
