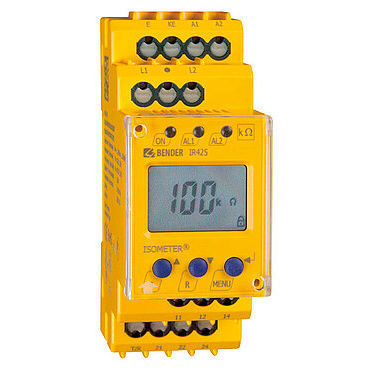

Controllore di isolamento AC/DC ISOMETER® IR425-D4

DC2NA/NCsu guida DIN

Dispositivo di monitoraggio dell'isolamento per sistemi IT in c.a. e c.c Circuiti di controllo dell'applicazione Secondo la norma IEC 61557-8 Due valori di risposta configurabili separatamente Display LC multifunzionale L'ISOMETER® della serie IR425 è progettato per monitorare la resistenza di isolamento di circuiti di controllo AC/DC (sistemi IT) 0...300 V. I componenti in corrente continua presenti nei sistemi CA/CC non influenzano le caratteristiche di funzionamento. Una tensione di alimentazione esterna consente di monitorare anche i sistemi diseccitati. Caratteristiche Monitoraggio dell'isolamento per circuiti di controllo CA/CC 0...300 V Due valori di risposta regolabili separatamente Funzione di preselezione (impostazione automatica dei parametri di base) Sistema di monitoraggio dei collegamenti/terreno LED: Accensione, Allarme 1, Allarme 2 Pulsante di test/reset interno/esterno Due relè di allarme separati (un contatto di commutazione ciascuno) Funzionamento N/O o N/C, selezionabile Comportamento della memoria guasti, selezionabile Autocontrollo con allarme automatico Display LC multifunzionale Ritardo di risposta regolabile Custodia a due moduli (36 mm) Terminale a filo (due terminali per connessione) Applicazioni Circuiti di controllo CA/CC nel settore industriale, ingegneria meccanica, centrali elettriche, ascensori, sistemi di automazione, ecc. Circuiti di controllo e ausiliari CA/CC conformi a DIN EN 60204-1 "Equipaggiamento elettrico delle macchine", IEC 60204-1, EN 60204-1 Circuiti ausiliari CA/CC in conformità alla norma DIN VDE 0100-725 (VDE 0100-725) Sistemi IT AC/DC di dimensioni ridotte, come ad esempio i sistemi di illuminazione
