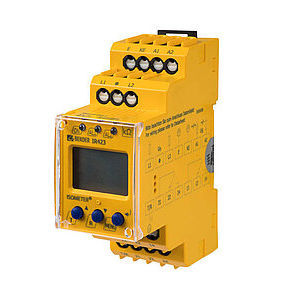

Controllore di isolamento per rete AC ISOMETER® IR423

AC/DCDC

Dispositivo di monitoraggio dell'isolamento per generatori mobili Separazione di protezione con monitoraggio dell'isolamento e disconnessione Secondo le norme IEC 60364-5-55 e IEC 61557-8 Due valori di risposta configurabili separatamente Display LC multifunzionale L'ISOMETER® della serie IR423 è progettato per monitorare la resistenza di isolamento RF di un sistema CA non interrato da 0...300 V a terra, alimentato da un generatore mobile secondo la norma IEC 60364-5-551 / DIN VDE 0100-551 (VDE 0100-551). L'IR423 è adatto per sistemi CA con frequenze operative ≥ 30 Hz e per sistemi CA con circuiti CC direttamente collegati. La capacità di dispersione massima consentita del sistema Cemax è di 5 F. Caratteristiche Monitoraggio dell'isolamento per generatori mobili CA 0...300 V Protezione mediante separazione elettrica con monitoraggio e disconnessione dell'isolamento Versione "W" per la protezione da elevate sollecitazioni meccaniche Due valori di risposta regolabili separatamente Sistema di monitoraggio del collegamento/terreno LED di accensione, LED di allarme: Allarme 1, Allarme 2 Pulsante di test/reset interno/esterno Due relè di allarme separati (un contatto di commutazione ciascuno) Funzionamento N/O o N/C, selezionabile Comportamento della memoria guasti, selezionabile Autocontrollo con allarme automatico Display LC multifunzionale Ritardo di risposta regolabile Custodia a due moduli (36 mm) Terminale a filo (due terminali per connessione) Applicazioni IEC 60364-7-717, DIN VDE 0100-717 (2005) Impianti elettrici in unità mobili o trasportabili DIN VDE 0100-551 (VDE 0100-551), IEC 60364-5-551 Gruppi elettrogeni a bassa tensione (generatori mobili) GW 308 "Mobile Stromerzeuger für Rohrleitungsbaustellen 8/00" (Generatori mobili di potenza ausiliaria per il cantiere di un gasdotto) (DVGW)
